El FTA en el Recuerdo (34)

PRIMEROS LNB PARA T.V.R.O.
("Tele Vision Receive Only" o Television de Solo Recepcion"
es la sigla que identificaba al F.T.A. de antaño, allá por los 80,
y consistia en la emision libre -sin encriptar- de señales de TV).

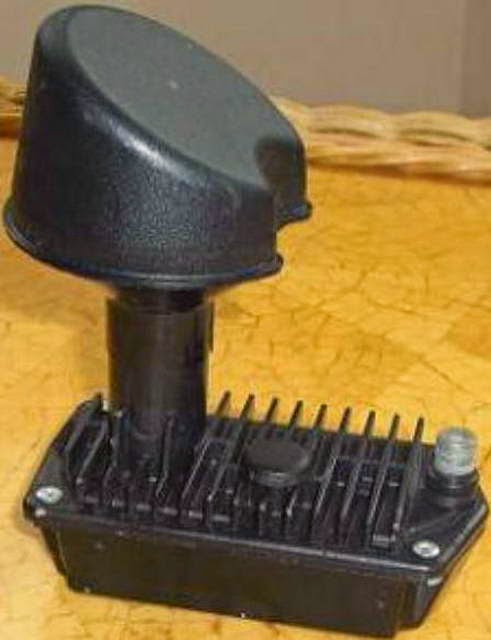

Este LNB de los ´80  tenia una boca C120 flange (atornillable)
para sujetarlo al Feed alimentador en la Antena Parabolica,
pero la polarizacion se cambiaba "manualmente" mediante
un "mando giratorio" ubicado en la parte de atras del mismo,
tal como se ve en la foto inferior.




Ya en los 90 aparecieron los LNB conmutados por voltaje,
tal como hoy los conocemos, solo que la frecuencia del
oscilador local era de 10.000 mhz y solo recibian en la
banda baja de Ku (10.95 a 11.7 ghz).
mas adelante la banda se extendio a 10.70 ghz y por ello
el oscilador local se reubicó en 9750 mhz.
el cuello del LNB tipico en 1980 era de 23 mm y recien en
1990 aparecieron los LNBF con cuello de 40 mm.
en 1980 la figura de ruido oscilaba en los 2.2 dB en LNB
tipo flange de boca WR75 o los posteriores C120.
para banda C, la figura de ruido era de unos 100k
finalmente se amplia la banda alta de 11.7 a 12.75 ghz y asi
aparecen los LNB "universales" con dos osciladores 9.75/10.6 ghz


LNB flange tipico de viejas epocas.


En 1980, en EEUU con una antena motorizada de buen diametro, podian captarse unos 150 canales de la TVRO, hoy en dia se captan unos 8000 canales de Tv sin contar las radios. En 1980 en EEUU, la TVRO usaba antenas de 4 a 6 metros y de 300 a 600 kg de peso y se disponia de unos 60 satelites para apuntar. Esta fue la causa de emplear la sigla BUD ("big ugly dish" = "grande y fea antena") para de manera coloquial designar a las antenas de gran diametro usadas para captar las señales.
En Argentina, Hoy, con una parabolica de banda C+Ku,  de fibra o chapa de 3.6 mts y motorizada con un actuador para cubrir todo el horizonte de satelites, en teoria, podrian captarse, unos 39 satelites y la cantidad de canales libres, siendo MUY generoso en la cuenta, es de unos 950 en varios idiomas y hasta algunos repetidos, es decir, unos 450 canales libres en Español entre ambas bandas. El resto de las señales de cada satelite, se encuentran codificadas de origen.

Saludos Cordiales
FTApinamar
