Electronica Basica (1)


Hoy comenzamos con una serie de Articulos, donde juntos aprenderemos, algunas nociones de Electronica Básica, dado que quienes practican este "hobby" del FTA, no siempre tuvieron una base tecnica y no podemos ignorar que mas tarde o mas temprano tendremos que involucrarnos con la parte electronica, sea al armar un simple cable RG6 y chequear su crimpado o cuando el lnb o el receptor comienzan a fallar y por los foros se nos indican algunas instrucciones tecnicas para detectar la falla.
Electronica basica para "Dummies"  significa "para principiantes" o "para inexpertos" o "para no entendidos" siempre expresado de manera cariñosa, con afecto, sin mala intencion. Elegi este nombre dado que se ha popularizado en una serie de diversos libros de aprendizaje aparecidos desde 1991, que tienen como objetivo presentar guías sencillas para lectores nuevos en diversos temas.

Despues del Satfinder que es considerado por algunos como el mejor amigo del ftapero, un instrumento útil para el hobby del FTA es el Multimetro o Tester.  Por lo tanto, esta herramienta, no debería faltar en la estacion del FTApero moderno. Se consiguen testers de diferentes valores segun su precision y funciones, con display analogico o digital, etc y lo importante al menos es comprar uno barato, como el que usaremos aqui en el blog a modo de ejemplo, para tener una herramienta que nos permita realizar las mediciones basicas que siempre se necesitan realizar en una estacion FTA tipica.


Entonces, mientras aprendemos como usar este medidor en nuestra estacion FTA,  tambien aprenderemos que significa lo que estamos midiendo y como se relaciona esa magnitud con otras mediciones que podamos hacer.

Como se vé en las fotos, El tester o Multimetro tiene varias funciones utiles. mediante una llave selectora podemos seleccionar el MODO o la Funcion del tester. Es importante chequear si la posicion de dicha llave selectora es la correcta y cuando no lo usamos dejarlo en la posicion de apagado  marcada "OFF" asi no consume la bateria.
De la misma manera, cuando vamos a realizar una medicion, debemos prestar debida atencion a la posicion de la llave selectora, ya que un error, puede ser fatal para el tester.

Este tipo de tester economico permite medir voltaje de corriente alterna de 220 volts (como la que tenemos en los tomacorrientes de Pinamar) y corriente continua de bajo voltaje, como la que se encuentra en las fuentes de alimentacion, baterias o pilas en nuestros equipos.
Tambien permite medir el consumo de componentes o equipos electronicos, aunque estos testers economicos miden solo bajos consumos, pero son suficientes para medir el consumo de un motorcito de antena, un lnb, el receptor, diseqc, etc. Tambien permite medir "continuidad" en cables coaxiles o de corriente o la resistencia electrica de componentes   electronicos. como adicional permite medir con cierta presicion el estado de capacitores, diodos y transistores de una manera muy basica. todas estas opciones de medicion se irán viendo y explicando de manera sencilla a medida que se desarrolla el tema.

El tester viene con 2 puntas de pruebas de colores rojo (positivo) y negro (negativo), que son una extension del mismo y con las cuales podemos hacer contacto en los elementos a medir. tambien podemos comprar aparte un juego de puntas con pinzas "cocodrilo", que nos permiten sostener uno o ambos extremos del componente a medir y asi tener las manos libres para manipular el medidor o realizar otras tareas.
Si invertimos las puntas no suele suceder nada, pero si las invertimos sin querer en los puntos a medir corriente, veremos que el medidor marca un signo menos si es de display digital o veremos que la aguja se mueve en sentido anti-horario si es analogico. Por eso conviene primero "tocar" con las puntas del tester, levemente el elemento a medir para chequear si la polaridad es la correcta y evitar que el medidor de aguja, si es analogico intente medir en sentido inverso.

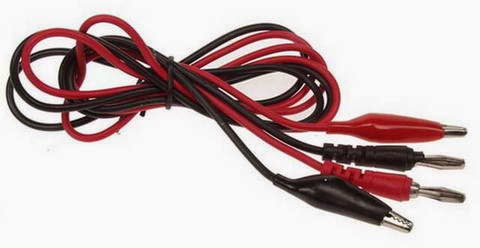

Puntas basicas  del Tester y puntas con pinzas "cocodrilo"


Si prestamos atencion, veremos que el tester puede abrirse quitando dos tornillos con un destornillador de punta tipo  "phillips". al quitar la carcasa queda al descubierto la plaqueta del circuito y la bateria del mismo. Algunos testers simplemente tienen una carcasa trasera que encaja a presion en la caja del medidor, sin tornillos.


La bateria, si es de 9 volts, segun el uso del tester, suele durar minimamente 1 año, pasado ese tiempo conviene cambiarla, aunque algunos esperan que el tester comience a dar lecturas erroneas por tener la bateria agotada, para hacer el cambio de baterias, a pesar de que el instrumento realiza las mediciones basado en el correcto voltaje de la bateria y si la bateria esta con poca carga puede que dé mediciones erróneas sin que nos demos cuenta. Algunos testers usan 2 o 4 pilas AA (funcionan con 3 a 6 volts) pero es preferible adquirir un tester con bateria de 9 volts.




Observando la plaqueta vemos que el tester tiene tambien un fusible de proteccion contra corrientes superiores a 500 Ma (miliamperes), pero esta proteccion no es para todas las demás escalas del mismo, eso significa que, si, por ejemplo queremos medir corriente del toma de linea (220 volts) y erramos al seleccionar la escala del tester, muy posiblemente veamos subir un "humito gris"  del mismo, quemandose en el mejor de los casos la escala que por error elegimos, y en el peor, todo el instrumento. Por eso al medir voltaje o intensidad (amperaje) conviene chequear si elegimos la opcion correcta en el tester, para evitar inutilizar el aparato, ademas de prestar atencion a los maximos valores que el instrumento puede leer en esa escala.

Muchos tecnicos, dejan el tester en la posicion mas alta de corriente alterna (suele ser de unos 750 Volts AC) cuando no lo usan y éste no tiene una posicion de apagado, para evitar quemarlo frente a una medicion de urgencia donde no chequearon primero la posicion de la llave selectora.

Como primer medida entonces, conviene que nuestro tester posea una bateria nueva, para estar seguros de la exactitud de las mediciones. Las baterias "chinas" que vienen con los testers de fabrica no suelen durar mucho tiempo. Una buena costumbre es pegar una cinta de papel en el cuerpo de la bateria, y escribir en él, la fecha de la colocacion de la misma. Nos ayudará a recordar la antiguedad de la bateria.

Nos vemos en las proximas entregas

Saludos Cordiales
FTApinamar
