Calculador de Caronas

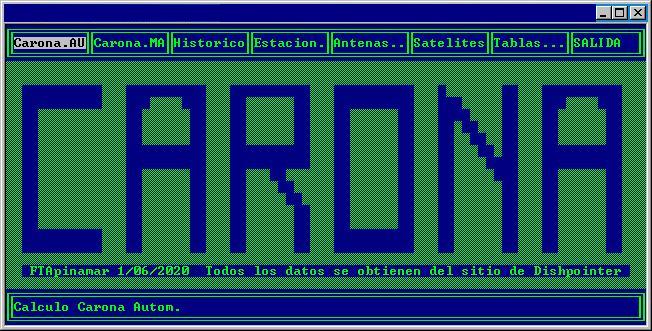

Pantalla inicial del Calculador de Caronas v1

En esta ocacion, les presento el programa calculador de Caronas v1, una aplicacion en clipper 5 y compilada en Harbour 3 para windows 7 a 10, para homenajear los lenguajes de los 90 y que todavia siguen dando mucho que hablar. El programa esta rareado en dos archivos de unos 670 kb cada uno, uno es un DEMO con algunos datos ya precargados para interiorizarse de como funciona el programa y el otro es el programa vacio, listo para usarlo la primer vez en cada estacion FTA cuando ya hemos visto el demo y experimentado con el.

Esta version 1.0 del programa, no calcula automaticamente elevacion , azimuth y skew sino que los datos se obtienen de la pagina de www.dishpointer.com. nada impide que futuras versiones si lo hagan depende de la popularidad que tome el programa en el futuro.

Lo interesante de este programa es que para el calculo aplica las formulas de todos los post que se han publicado sobre el tema y calcula la misma carona por cada procedimiento por separado, ademas de sugerir el rendimiento de la misma basado en una parabolica virtual considerando el "Locus of Focus" que se produce en lugar del foco al querer caronear un satelite cercano.

Descarga la version DEMO desde aqui

670 kb cada archivo RAR v3.71 (win Xp)

Descarga la version VACIA desde aqui

FUNCIONAMIENTO DEL PROGRAMA:

La sugerencia es que primero descomprimas la version demo en una carpeta de nombre CARONA y de alli ejecutes el programa CARONA.exe. El programa se maneja con las teclas del cursor y la tecla ENTER. con la flecha derecha/izquierda puedes mover el cursor sobre las opciones en la parte superior del programa y con ENTER le indicas al programa cual eliges. La ultima opcion es para salir, pero puedes salir tambien pulsando la tecla ESC (escape) del teclado. Se usó el programa winrar 3.71 para rarear los archivos del programa, sobre windows XP para que no haya problemas de descompresion. es un rar viejo asi que si tienes un windows 7 o superior con winrar no deberia darte problemas.

pantalla del programa CARONA version DEMO

es la misma que el original, solo que tiene datos precargados

Comenzamos a examinar por primera vez el programa, TABLAS es la tabla de senos, cosenos y tangentes y no puede ser modificada. la usa el programa para hacer calculos. la presicion del calculo es de 0.1 de grado, es decir 6 minutos de grado, mas que suficiente para el calculo de caronas.

Tablas de funciones trigonometricas cada 6 minutos de grado

primero cargar la tabla de estacion, datos de nombre de la estacion, ciudad y coordenadas geograficas de la estacion o aproximadas. por ahora estos datos solo son informativos,  en nuevas versiones se incluirá el offset magnetico del año en curso y el signo,etc.

Para ingresar datos mueve el cursor con las flechas derecha/izquierda y alli escribes tus datos. tambien puedes pulsar ENTER para comenzar a ingresar datos y recuerda que la tecla ESC es para salir de las opciones de manejo de datos cuando completas toda la informacion.

Datos de la Estacion FTA

luego cargamos la tabla de antenas de la estacion. con un numero de orden a cada una, la marca de la antena o el nombre que le asignamos, el diametro mayor y el diametro menor del plato, si es foco central se repite el dato en ambas. el tipo de antena si es offset o FC foco central, la medida del foco, la profundidad del plato, especialmente si es foco central, en UBI y POS anotamos la posicion en el cinturon de clarke del satelite a que apunta esa antena en su foco principal y los datos de elevacion y azimuth teoricos segun la pagina de dishpointer para ese satelite desde nuestra estacion.

Datos de las Antenas de la Estacion (1)

Datos de las Antenas de la Estacion (2)

luego en la tabla de SATELITES anotamos los posibles satelites para apuntar de carona en todas las antenas que tenemos instaladas o solamente el que deseamos calcular...

ingresamos el nombre tecnico del satelite, en UBI y POS la ubicacion del satelite segun el cinturon de clarke. la elevacion, azimuth y skew con su signo de giro, de la carona con datos tomados de dishpointer.

Datos de los Satelites a Caronear

una vez cargados los datos basicos, podemos usar las dos opciones de calculo de las que se dispone.

carona AU es la rutina de carona automatica, donde de manera sencilla se elige solo dos datos (antena donde se hará la carona y satelite a caronear) y ya se calcula la carona. Asi de sencillo.

primer pantalla de la opcion carona AUtomatica

se elige la antena donde realizar la carona

segunda pantalla de la opcion carona AUtomatica

se elige el satelite a caronear

Pantalla de Resultados de la Carona

y al final la opcion de grabar o no los datos

en un ARCHIVO historico de calculos de Carona.

los resultados se ven en la pantalla repartidos en 3 areas: Datos, Resultados y Antena Virtual. En resultados se ve el calculo segun 4 procedimientos diferentes, el 4to es especialmente para antenas de foco central. La antena virtual intenta una proyeccion del diametro de antena que podria "ver" el lnb de carona y por otro lado la ganancia estimada de esa carona como si ell lnb estuviera colocado como principal en una antena de menor diametro.

carona MA es el calculo de carona pero de ingreso de datos manual, es decir vas a tener que ingresar unos 17 datos para que el programa haga el calculo. datos que se obtienen de las antenas en la estacion y de dishpointer o si anotaste  los datos de elevacion, azimuth y skew de tus antenas, puedes tomarlos de alli.

unica pantalla de carona MAnual

se deben completar los datos manualmente.

si dejas en blanco la marca o nombre de la antena

el programa se saltea el calculo...

Si completas bien los datos que te pide el programa

aparecera la pantalla de calculo con los resultados.

cada una de las opciones de calculo, tiene al final la opcion de grabar el calculo realizado. si contestamos pulsando "G" grabara todos los datos en un archivo historico. ese historico se puede consultar desde la opcion HISTORICO. la opcion de SALIDA es para terminar el programa.

pantalla inicial del archivo historico de caronas.

desplazando lateralmente la pantalla aparecen mas datos

usa las flechas del teclado para esto.

desplazando lateralmente la pantalla aparecen mas datos

pantalla final del archivo de caronas

UNIDADES DE MEDIDA:

todos los datos de medidas estan en centimetros y los de angulos en grados la parte entera y en grados centesimales la parte decimal, tal como estan en dishpointer.

AJUSTES DEL ACCESO DIRECTO EN WINDOWS:

Una vez descomprimido los archivos en una carpeta, creamos el acceso directo al escritorio de Windows.

En windows las ventanas de trabajo de una aplicación Clipper/Harbour (cada ejecutable), deben setearse a 25x80, abriendo el programa la primer vez, luego con el mouse sobre el titulo de la ventana,  boton derecho, propiedades, destildar ajustar la salida de texto al cambiar de tamaño, escribir 80 y abajo 25, aceptar y la ventana enseguida se ajustara al diseño del programa. de alli en mas deberia quedar seteada para este programa en particular en la pc. En algunas versiones pregunta si deseas que esta configuracion se repita cada vez que abres el programa, le respondes que si.

Este ajuste en el acceso directo se requiere porque Windows no siempre ajusta automáticamente y correctamente la “ventana MsDos” a la del programa en clipper y en cambio la crea mucho mas amplia en sentido horizontal y/o vertical de lo necesario. Luego, en esos espacios “indeseables” de la pantalla suelen aparecer “imágenes fantasmas” del programa, que perturban el buen uso del programa y ocurren desplazamientos indeseables de la pantalla. Configurando asi el acceso directo, la ventana siempre sera del mismo tamaño, es decir 25 x 80 caracteres. y nuestro aplicativo correra perfectamente.

En windows 10, propiedades, diseño, buffer de pantalla ancho 80, alto 25 y lo mismo en tamaño de la ventana, aceptar. tambien puedes elegir alguna fuente de mapa de bits para cambiar la letra...

CONSIDERACIONES FINALES:

Una vez que domines el uso del programa, puedes descomprimir el archivo carona v1.rar y superponer los archivos en la misma carpeta, quedando el programa listo para usar en tu estacion.

Deberas completar los datos del mismo antes de hacer calculos. lo bueno es que cuando ya lo tienes completo, tus antenas y tus posibles caronas, es solo cuestion de 2 clicks hacer el calculo. elegir la antena donde se hará la carona y elegir el satelite a caronear y ya tendremos el calculo realizado. si cargamos varios satelites cercanos, podremos ver si conviene o no caronearlos usando la opcion de carona AUtomatica. La opcion de carona MAnual hace el mismo calculo pero se alimenta totalmente de los datos manuales que ingreses.

Las bases de datos, cada vez que se abren realizan un chequeo,si el campo de texto de TITULAR, ANTENA , SATELITE o MIANTENA queda en blanco, segun la tabla de datos que lo contiene, considera que deseas borrar la ficha. Esto se hizo para facilitar la limpieza de los archivos.

Cuando estas editando un dato, puedes usar las teclas de flechas del teclado de la pc para moverte por los diferentes datos. recuerda que siempre ves una "ventana" de los datos, puede haber mas datos hacia la derecha o hacia abajo, por ejemplo. Usa las flachas para desplazar esa ventana sobre los datos. Si pulsas ENTER sobre un dato, las flechas se moveran dentro de ese campo de datos hasta que pulses ENTER nuevamente.

Bueno, para los ftaperos ansiosos y para esta sociedad que desea todo rapido y sencillo, este programa es un primer intento de automatizar el calculo de Caronas.

Espero que esta herramienta te sea útil

Saludos Cordiales

FTApinamar
