El Efecto Cliff o Acantilado

acantilado ( caida digital)

Algunos ftaperos pueden relacionar mentalmente "Cliff" con Cliff Richards el 3er cantante britanico mas famoso despues de los Beatles y Elvis Presley o quizas con Cliff Burton, el ex bajista de Metallica, y los mas jovenes quizas pensaron en Cliff Robertson, el "tio" de Peter Parker en la primera trilogia de Spiderman.

Pero en esta ocasion, "Cliff" tiene un significado muy diferente. Veamos de que se trata.

El efecto Cliff, efecto "Acantilado", efecto "Precipicio" o efecto "Pared de Ladrillos" es la perdida repentina de la señal digital. Es la situacion cuando la señal digital cae por un precipicio (en vez de desvanecerse gradualmente, como sucede con las señales analògicas), cuando la intensidad de la señal disminuye, cuando aumentan las interferencias, o cuando aparecen rutas multiples por reflexion de la señal. Es el punto donde la señal digital ya no puede ser recibida. Ocurre un precipicio digital con la perdida de la señal por ruido.

pendiente suave (caida analogica)

Es lo que llamamos "Freezeo", congelamiento de la imagen, perdida repentina de la señal, pixelamiento general de la señal de tv y la situacion que nos hace reproducir una serie de epitetos carentes de contenido tecnico, pero de alto contenido emocional, tal como al martillamos un dedo.

Es el momento cuando comprendemos empiricamente  la diferencia entre los parametros de Intensidad de la Señal y Calidad de la Señal recibida por el  receptor satelital.

comparacion  entre la pendiente digital y analogica

Este efecto se puede ver más fácilmente en la televisión digital Terrestre y la televisión por satélite. Si bien la corrección de errores hacia adelante se aplica a la transmisión de señales, cuando se alcanza un umbral mínimo de calidad de la señal (una tasa máxima de errores de bits), el FEC ya no es suficiente para que el receptor satelital recupere la señal. Y alli es donde la imagen puede dividirse (macrobloqueo), bloquearse en un cuadro congelado (freezeo) o quedarse en blanco (Null signal).

El efecto Cliff digital y la caida de señal analoga

Las causas del desvanecimiento de la señal, puede ser provocado por la lluvia o el tránsito solar en los satélites, y por las inversiones de temperatura y otras condiciones climáticas o atmosféricas que causan una propagación anómala.

Cuatro cuestiones manifiestan el efecto acantilado:

1. Las condiciones anómalas provocan una degradación ocasional de la señal.

2. Si el receptor está ubicado en un área marginal, donde la antena es apenas lo suficientemente apta para recibir la señal, entonces la variación habitual en la calidad de la señal causará una degradación de la señal relativamente frecuente, y un cambio muy pequeño en la calidad general de la señal puede tener un efecto dramático. Entonces, la frecuencia de degradación de la señal puede ocacionar un solo incidente en la señal cada hora (que no afectaria significativamente la señal de Tv) o tambien incidentes cada pocos segundos o incidentes continuos (que no dejan recibir completa la señal de Tv).

3. En algunos casos, cuando la fuente de señal está más allá del efecto acantilado (en una region mas alejada), los receptores que alguna vez pudieron recibir una señal degradada de estaciones analógicas distantes  encontrarán después con la transmision digital, que ya no hay señal disponible en esas regiones rurales, marginales o montañosas.

4. El efecto acantilado es ademas un problema grave para la recepcion de televisión móvil, ya que la calidad de la señal puede variar significativamente, especialmente si el receptor se mueve rápidamente, como sucede en un automóvil (por eso algunos vendedores mencionan que hasta 100 km/h la señal de tdt se recepciona bien desde un movil).

La modulación y la codificación jerárquica empleada pueden admitir dos o más señales con diferentes parámetros de robustez y permitir que los receptores reciban a una definición más baja (de HD a SD por ejemplo) antes de abandonar por completo el intento de recepcion movil.

Efecto Acantilado en la Radio digital.

La transmisión de la llamada "HD Radio", esta en uso mayormente en los Estados Unidos, y es un sistema diseñado para tener un respaldo analógico. Los receptores están diseñados para cambiar inmediatamente a la señal analógica al perder la señal  en digital, pero solo mientras la estación sintonizada funcione en modo digital híbrido (es lo que significa "HD").

En el modo totalmente digital, no hay ningún modo análogo al que recurrir al estar al borde del efecto cliff digital y la señal se perderà por completo o peor aun, el efecto acantilado puede causar un ligero salto hacia adelante o hacia atrás en el programa de radio que se recibe.

Efecto Acantilado en Teléfonos móviles.

El efecto acantilado también sucede en los teléfonos móviles, donde uno o ambos lados de la conversación pueden cortarse abruptamente, lo que posiblemente resulte en una llamada interrumpida.

Efecto Acantilado en la TDT de alta definición.

Las antenas sobre las torres transmiten señales digitales que proporcionan imágenes nítidas y una mejor calidad de sonido y permiten a las radiodifusoras ofrecer simultáneamente múltiples programas. Sin embargo , las señales digitales son "todo o nada", lo que significa que las señales débiles de repente dejan de ser visibles por el receptor. Es que el receptor de TDT o el receptor Satelital tienen un "umbral" de recepcion y cuando este no se alcanza, la señal deja de ser interpretada.

Este "efecto Cliff" constituye una de las desventajas principales de las torres de Tv en la TDA de alta definición. Con señales débiles se produce un "efecto Cliff" cuando un receptor de televisión está demasiado lejos de la torre, o una antena no está correctamente alineada con la torre o donde algunos objetos terrestres reflejan las señales digitales directas y las cancelan.

Debido al efecto cliff, los receptores a mayor distancia de una torre digital tienen menos probabilidades de recibir emisiones de la estación. Por lo tanto, la ubicación de la torre digital es fundamental para los receptores de la region  si quieren recibir la emisión de Tv.

Causas mas usuales del Efecto Acantilado:

1. Señales que llegan debiles.

las señales digitales llevan más datos que las señales analógicas. Una señal débil significa que el sintonizador del receptor de televisión no recibe ni "ve" suficiente información para crear una imagen aunque haya algun tipo de señal a la entrada de antena. La imagen de la televisión parece hacer una pausa (freeze), saltar (cortes) o desaparecer (pantalla negra). Por el contrario, una señal analógica débil crea interferencias, fantasmas y ruido, pero el programa de tv o parte de èl, aún se puede recibir a pesar de todo.

2. La desapuntamiento de antenas.

La mayoria de los receptores de Tv tienen antenas exteriores apuntando a la torre de la estación deseada. Una alineación imprecisa de la antena a la torre puede impedir la recepción de todas las transmisiones digitales.

las pruebas de laboratorio realizadas, mostraron que una antena apuntada más de 15 grados de diferencia hacia la torre emisora de televisión, no podía recibir correctamente las señales de Tv.

3. Interferencia por Multirutas.

Un edificio alto puede causar interferencias en la señal por múltiples rutas. Señales de torres de alta definición pueden debilitarse debido a la interferencia multiruta. Los edificios altos, montañas y otros objetos reflejan señales. El receptor recibe tanto las señal directa como las reflejadas, pero la reflejada viene después, fuera de fase. La señal reflejada interfiere con y debilita la señal directa.

Las viejas señales analógicas de Tv de múltiples rutas creaban "imágenes fantasma" o dobles imágenes en el Tv y se eliminaban con una sencilla trampa de ondas deslizando un aro de papel metalizado sobre el coaxil plano de 300 ohms (papel que se obtenia del envoltorio de un chocolatin o un alfajor de chocolate). Pero con la transmisión digital , las señales de trayectoria múltiple resultan en imágenes perdidas.

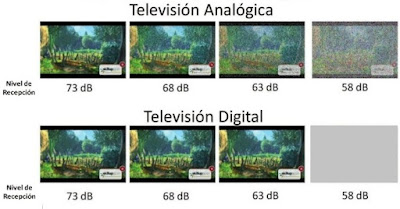

Ejemplo de umbral de la tv analogica y la tv digital

Bueno, ante la perdida repentina de la señal de Tv satelital o de la TDT, ya podemos ponerle nombre  y encontrar una explicacion tecnica a la misma.
