Hoy aprenderemos sobre
las Antenas Parabolicas (2)
BANDA C Y Ku Vs el CLIMA:
En banda Ku, La clasica "caida de la mandibula hasta tocar el suelo" del ftapero que se inicia, se produce el primer dia de lluvia, momento en que un frio recorre la espina dorsal del colega y sendas gotas de transpiracion helada corren por su frente, todo esto ante la mirada acusadora de su familia frente al televisor que muestra el temido mensaje "NO SIGNAL" (sin señal). Es que la lluvia es fatal para la banda Ku, no asi para la banda C, siempre que la antena sea de buen diametro.
Intentar aumentar el diametro de la antena en banda Ku hasta el limite de 150 cm puede ayudar a que la señal permanezca mas tiempo estable frente a la llovizna, pero la señal finalmente caerà ante la lluvia intensa. Por eso en banda KU se emplean antenas de 1 metro promedio y se entiende que mientras dure la lluvia intensa la señal se perderá por atenuacion. Afortunadamente la lluvia intensa suele pasar despues de unos minutos y frente a la lluvia suave, una antena de 1 metro o mas diametro puede mantener la señal bastante estable en banda Ku, si la antena esta ademas protegida o al reparo de un alero que la protege de los vientos y lluvia tipicos de la region. En mi caso, la antena al hispasat tiene 92 cm y como esta protegida de los vientos y bajo el alero del techo, eso ayuda a que aun con lluvia suave, pueden verse los canales mas potentes del hispasat como es el mux cubano. Los canales "Argentinos", o tambien los que emiten en dvb-s2 o HD son los primeros en "caer" porque son los mas debiles frente a las duras inclemencias del tiempo.
En banda C la caida es mucho menor, aun frente a lluvia intensa, permanecen las señales mas potentes y que emiten en dvb-s o que tienen un FEC bajo y un symbol rate alto. Por eso en banda C conviene siempre una antena un poco mas grande que la necesaria, justamente para esos dias nublados o lluviosos donde se necesita hasta 2 dB mas de ganancia (un 30% mas de diametro de antena) para seguir viendo tv a menos que sea un temporal o un huracán. Pero en banda Ku, todo esfuerzo por ver tv bajo la lluvia intensa es inútil. Y mas tratandose de canales "Argentinos" recomendandose para banda Ku hasta el 50% mas del diametro de la antena minima y que proporciona 3 dB de ganancia adicional.
Por eso tambien es importante el diametro de antena. de ese diametro depende que podamos ver tv los dias nublados o lluviosos. Siempre se debe ser generoso con el diametro de la antena porque de ella depende la buena recepcion satelital. el lnbf solo amplifica lo que recibe la antena y si la antena es de poco diametro, recibe ruido y señal y eso es lo que amplifica el lnbf y llega al receptor satelital.
PLATO OFFSET Y FOCO CENTRAL:
Existe una regla facil de recordar: si el plato es exactamente redondo y profundo (unos 30 cm), la antena es de foco central. si el plato es de forma oval y poco profundo (unos 8 cm para banda Ku), es una antena offset. La razon de esta forma del plato es que la antena de foco central, apunta directamente al satelite y vista desde el mismo, la superficie de la antena se ve como un circulo. En una antena offset, al ser visualizada desde la perspectiva del satelite, la misma se ve circular, puesto que la misma no apunta directamente al satelite sino que lo hace en un angulo offset y la proyeccion del mismo da un circulo.Entonces, en una antena de foco central, el diametro de la antena parabolica es el verdadero, pues apunta directo al satelite. Pero en una antena offset, que tiene dos diametros, uno menor en sentido horizontal y uno mayor en sentido vertical, el verdadero diametro de la antena, el real, el utilizable, que que "ve" el satelite, es el diametro menor. Comento este dato, porque algunos vendedores de antenas muy pícaros promocionan la antena basados en el diametro mayor, y asi, por ejemplo, una antena offset de 125 x140 cm dicen que es una antena de 140 cm y no es asi, es una antena de 125 cm porque es ese el diametro eficaz que se ve desde el satelite y recibe las señales del mismo.
MONTAJES DEL PLATO PARABOLICO:
Siempre montamos el plato offset, con el brazo que sujeta el lnbf apareciendo desde abajo del mismo.esa es la posicion standard o normal del mismo.
Si nosotros ,por una "ocurrencia" o experimentar, decidimos montar la antena "de lado", con el brazo que sujeta el lnbf apareciendo de costado, es decir, el lado menor en sentido vertical y el lado mayor en sentido horizontal, sucederá (como el caso anterior) que el lado de 140 cm se verá desde el satelite como 125 cm, en ese caso la elevacion y azimuth invierten sus roles. Algunos sostienen que la antena asi rinde un poco menos que en la posicion normal pues capta algo mas de ruido de la tierra.
otra situacion se dá cuando la antena se invierte completamente, es decir el brazo del lnbf sale desde arriba del plato y no desde abajo. en esos casos, el offset que antes se restaba de la elevacion, ahora se suma. la ventaja de este tipo de antenas es que capta menos ruido terrestre y en satelites cercanos al horizonte, suele dar mejores resultados que la antena en posicion normal en cuanto a que el lnbf capta menos ruido junto con la informacion de la señal. ademas la posicion del lnbf hacia abajo favorece que los dias de lluvia no se produzca la acumulacion de gotitas en el plastico protector del feed, aunque el conector "F" al receptor queda mas expuesto a la entrada de agua o humedad.
HUELLA DE SATELITES:
El diametro minimo de una antena depende de la pisada o huella del satelite en la region donde esta ubicada la estacion. Contrariamente a lo que puede imaginarse, las pisadas del satelite no son circulos concentricos sobre un determinado pais o region, sino que son curvas irregulares, debido a que el satelite dispone de varios Beams o antenas direccionales, y ello le permite apuntar hacia determinadas regiones de la tierra para concentrar sus señales en areas especificas. Por eso en algunos satelites se habla de Beam America o Beam Sur o Beam Europa o Beam Brasil, Beam EEUU, etc y eso significa que el satelite no retransmite todos sus tp hacia todas las regiones, sino que algunos tp se podran captar mas facilmente en algunas regiones del planeta y no en todas.
Por ejemplo, si un satelite tiene algunos de sus tp divididos en Beam brasil, beam Sudamerica y beam andes, es posible que solo se puedan ver desde Argentina el beam Sudamerica y los otros dos no. quizas con una antena mas grande se capten el beam sudamerica y el beam brasil pero nunca se capte el beam andes (que corresponderia a Perú). Entonces un satelite tiene varios canales FTA en sus TP, pero no siempre todos esos canales pueden captarse desde nuestra ubicacion geografica, dependiendo de como el satelite apunte sus antenas hacia la tierra.
La huella o PIRE de un satelite para una determinada region se asemeja a las lineas de niveles de un terreno que no es plano. se tiene el area central de mayor potencia la cual va decreciendo a medida que se aleja de ese centro. las lineas de la huella satelital o PIRE expresan su valor en dBW y segun ese valor, consultando una simple tabla, se puede saber el diametro minimo de la antena, entendiendo que el diametro optimo es el diametro minimo multiplicado por 1.3 hasta 1.5 segun el satelite . esto garantiza unos 2 a 3 dB mas de ganancia en la antena que alcanzan para recibir las señales mas debiles cuando las condiciones atmosfericas son buenas y recibir las señales mas fuertes, cuando llueve suave, especialmente en banda Ku. Estos calculos son válidos si usamos lnbf de 0.2 dB s/r o de 0.1 dB s/r de buena calidad y en el caso de banda C, lnbf de 12k a 17k y nuestra antena se encuentra bien apuntada al satelite y bien iluminada. (detallo esto porque el viento hace su trabajo en la antena todos los dias, pero a veces, los ftaperos esperamos a que la señal baje de manera importante para decidir subir a la antena y reapuntarla).
UN EJEMPLO:
Segun la pisada o huella del satelite hispasat, para Pinamar el valor del PIRE es de 47.5 dBW aprox., consultando la tabla para banda KU, vemos que si el diametro de antena es de 70 cm, entonces, conviene instalar una antena de 70 x 1.3 = 91 cm y luego hacemos 70 x 1.5 = 105 cm que nos dan los limites razonables de la antena a instalar. desde luego que en banda KU se pueden usar antenas de hasta 1.5 metros de diametro, de hecho, varias cableras usan antenas de este diametro para recibir la banda Ku, pero aqui hablamos de la relacion costo/perfomance del conjunto y una antena de entre 91 cm hasta 1,05 metros suele ser suficiente para el hispasat. de hecho yo estoy usando una antena de 92 cm marca prodelin y funciona bien para lo que a mi me interesa ver de la grilla de ese satelite. Por ejemplo si se quisiera ver sin pixelaciones en el hispasat, el canal Luz, Argentino, que es HD, o un canal que emita en dvb-s2 los dias nublados o de lluvia suave, seguramente se necesitaria una antena mas grande que la actual, por ejemplo una antena offset de 125x140 cm hasta la ya mencionada de 150 cm de diametro, que se considera la frontera para la banda Ku, por una relacion de costo/beneficio aunque nada impide que la antena sea de mayor diametro.
CONSULTANDO LA PISADA DE UN SATELITE:
una vez que decidimos apuntar un satelite, existen en internet paginas que nos ayudan a conocer la pisada o huella del satelite deseado. una de ellas es la de BSD (brasilsat digital) que rapidamente cliqueando sobre el icono de una antena satelital informa sobre la pisada de cada satelite e inclusive tiene al final incluida una tabla de conversion para conocer el diametro de antena, y otro sitio muy conocido es el de satbeams.com que informa directamente el diametro de la antena parabolica para nuestra ubicacion geografica, a pesar de que el sitio se encuentra en ingles y hay que hacer algunos pasos primero.
Estos no son los unicos sitios, existen otros como lyngsat.com, (el cual lamentablemente se encuentra hoy en dia algo desactualizado), el sitio de satstar.net, tambien en ingles y otros sitios similares.
En este curso veloz de FTA veremos como consultar en los dos sitios mas usados para consultar las huellas de satelites desde latinoamerica, que son BSD y SatBeams.
CONSULTANDO EN BSD (BrasilSat Digital):
Abrimos en navegador de nuestra computadora y vamos a la pagina de http://www.brasilsatdigital.com.br/novo/satelites.php si queremos ver la pagina en idioma castellano. Consultamos el satelite hispasat, Su pisada en banda Ku, de la siguiente sencilla manera: cliqueamos el iconito de la antena, presente en el renglon de cada satelite y se abre una nueva ventana con la huella satelital y debajo de ella, la tabla de conversion entre el valor del PIRE del satelite y el diametro de antena minimo necesario para recibirlo. Por supuesto, para conocer la huella del satelite ampliamos el mapa haciendo zoom si usamos el navegador Opera, o sino bajando el mapa a nuestro pc y con algun programa de manejo de graficos, ampliamos y observamos el valor estimativo de la pisada del satelite por donde se encuentra nuestra ciudad y de alli consultamos la tabla para convertir ese valor del PIRE en el diametro minimo de antena que necesitamos para captarlo.
Elegimos ver el mapa de la pisada del satelite Hispasat,
en la posicion Orbital 30W.
Al cliquear sobre el icono aparece el mapa de la huella
y debajo de éste la tabla del diametro de antena.
Para Pinamar, 47.5 dBw es la linea de la pisada que se corresponde con 75 cm de diametro de antena minima. Evidentemente BSD en el caso del hispasat toma el valor medio de los 3 satelites que se encuentran en esa posicion orbital funcionando como si se tratara de uno solo.por lo antes comentado, hacemos 75 x 1.3 y obtenemos 98 cm, ademas hacemos 75 x 1.5 y obtenemos 113 cm que son las medidas del diametro optimo y maximo para la anten que apunta a ese satelite basandonos en los valores que se aportan en esta pagina web. Basado en estos calculos, tomamos el valor optimo de 1 metro.
CONSULTANDO EN SATBEAMS:
Abrimos en navegador de nuestra computadora y vamos a la pagina de http://satbeams.com . Enseguida cliqueamos el gran icono que dice en idioma ingles "FOOTPRINTS" y nos llevará a una nueva pagina que tiene varias propagandas en los laterales, pero las ignoramos y listo. vamos a concentrarnos en la parte superior, donde se observa una linea de satelites geoestacionarios y uno en especial elegido y marcado con color rojo, al centro de la pantalla. debajo de esto, se encuentra el mapa mundial, donde deberemos encontrar nuestro pais, provincia, region,ciudad y vivienda.veamos las imagenes:
En la figura anterior se observa que en la parte superior de la pantalla se encuentra seleccionado el satelite de la posicion 1W (en rojo), el intelsat 10-02 y luego vemos mas abajo la cobertura del mismo en sus diferentes beams. mas abajo, encontramos el mapa mundual y a su izquierda, un cursor deslizante que va de menos a mas y arriba de este los 4 cursores de movimiento. con estos controles, podemos ampliar el mapa, haciendo zoom donde nos interesa ampliar y con las flechas podemos desplazarnos por el mapa. La intencion es ubicarnos sobre la ciudad donde esta nuestra estacion satelital para asi poder conocer la pisada del satelite en ese lugar y el diametro minimo de antena necesario. Una vez explorada la pantalla, vamos a utilizar todo lo comentado para saber el diametro de una antena de banda Ku para la ciudad de Pinamar. dicha antena apunta al satelite Hispasat en 30W. elegimos este satelite por ser muy popular en el ambiente FTA, pero ademas porque no es un solo satelite, sino 3 de ellos trabajando juntos en la misma posicion orbital y cada uno de ellos tiene su propia pisada o huella que es diferente a la del otro. Este caso se repite solo en algunas posiciones orbitales donde mas de un satelite trabaja "en conjunto" para cubrir diferentes zonas geograficas, mediante el empleo de Beams o rayos, que no es mas que el uso de antenas direccionales para definir el area de cobertura de sus señales, cuando se desea que la misma se reciba de manera acotada.
se elige el satelite hispasat
se cliquea sobre el satelite y aparecen los beams y la huella
elegimos el hispasat 1D (el del medio) y vemos su huella
hacemos zoom de la pantalla pulsando el (+)
hacemos zoom de la pantalla pulsando el (+)
hacemos zoom de la pantalla pulsando el (+)
al final cliqueamos sobre la ciudad de Pinamar
e informa el diametro de antena
hacemos zoom y aparece la ciudad de Pinamar
seguimos haciendo zoom y cliqueamos sobre nuestra estacion
y nos da el dato exacto del diametro de antena para el
satelite hispasat 1D, que es de 100 cm
ahora cambiamos de satelite, cliqueamos sobre el hispasat 1C
y vemos el diametro de antena, que es de 70 cm
ahora cliqueamos sobre el hispasat 1E y vemos
el diametro de antena, que es de 75 cm
Vemos entonces que con una antena minima de 1 metro podemos captar desde Pinamar los beams de los 3 satelites de la flota de hispasat (pero que trabajan como uno solo) que estan estacionados en la posicion orbital 30W. La linea verde indica el azimuth hacia donde se debe apuntar la antena para ubicar el satelite.
Tambien podemos ver el Beam que apunta para Europa y que no puede captarse desde America y viceversa, cliqueando sobre el Beam "Europa" del mapa. Es asi porque los beams no solo apuntan a diferentes regiones y conforman una huella o pisada satelital sino que tambien pueden apuntar a otros continentes. Entonces, cuando investiguemos acerca de un satelite y su huella o pisada, debemos prestar atencion ademas si tiene Beams y si estos se superponen o no, porque la grilla de canales que podemos ver dependerá de la cobertura de esos beams y si nuestra estacion se encuentra entre ellos.
Esta imagen, tomada del sitio EDS (exploradores de satelites) nos informa acerca de los 3 satelites de hispasat, lanzamiento y vida util de cada satelite y a continuacion tenemos 3 casos de canales ubicados en cada uno de ellos. el Mux cubano está ubicado en el 1D, el canal luz HD de argentina esta ubicado en el 1E y un feed de canal 3 esta ubicado en el 1C. para ver cada uno de ellos el requerimiento de antena minima es diferente. El mux cubano requiere antena de 1 metro, el canal luz antena de 75 cm y el feed requiere una antena de 70 cm. Esto explica tambien porque algunos canales de tv satelitales se reciben con menor intensidad que otros, unas veces porque su potencia de emision de origen es menor, otras porque su beam tiene una pisada de menor potencia sobre nuestra estacion. Lamentablemente no todas las paginas que informan la grilla de canales satelitales por internet, tambien aclaran, en cual de los satelites se encuentra el canal de tv, si es que se cuenta con mas de uno funcionando en la misma posicion orbital, por eso se toman todos los beams y se considera la antena basado en el que requiere la antena de mayor diametro. En este caso, entre 70,75 y 100 cm, sabemos que con una antena de 1 metro nos aseguramos la mayoria de las señales del Hispasat. La pagina de EDS incluye este dato importante del satelite activo.
Quizas complique un poco, que al obtener el diametro de antena sugerido por estos sitios, se deba multiplicar ese valor por un coeficiente de ajuste obtenido de la experiencia al pie de antena, pero esto es asi, porque no todos los canales emiten con la misma potencia y generalmente los FTA latinos son mas debiles que los canales comerciales importantes y reconocidos y este coeficiente que varia del 30% al 50% solo pretende ajustar el diametro a la realidad que se manifiesta mas cuando el canal emite en dvb-s2 y ademas su FEC es de 7/8 o superior. En canales potentes del satelite, no es necesario considerar un mayor diametro de antena. todo depende de lo que deseas ver. Yo soy de los que apunta a un satelite y quiere ver todos sus canales, me interese o no su programacion, dado que nadie sabe si mas adelante se agregarán otros de baja señal y que de verdad sean interesantes. No hay frusracion mas grande que apuntar a un satelite y por tener una antena de poco diametro no poder captar algun canal ocasionalmente FTA pero con baja señal. Por esta razon, la antena es muy importante en la estacion FTA.
Orientandonos en el lugar
y Ubicando el satelite a mano:
Empleando una brujula podemos saber donde está el norte magnetico y de alli calcular la ubicacion del norte geografico si es que necesitamos ese dato. la diferencia entre ambos nortes, y que se mide en grados, se llama declinacion magnetica y es un valor que varia en cada punto del planeta. Existen paginas como la del NOOA http://www.ngdc.noaa.gov/geomag-web/ que nos permiten conocer ese dato, y tambien dishpointer lo informa dado que nos da el valor del norte "true" (verdadero) y magnetico, para el caso de que necesite saber exactamente el norte geografico, al montar una antena con motor o con movimiento mecanico manual, que no es el caso que nos ocupa ahora, ya que nuestra primer antena al hispasat es una antena fija. para pinamar, ese valor de la declinacion hoy en dia es de unos 8.08 grados y varia unos 0.15 grados por año.
Para los mas adelantados,no confundir este dato de declinacion magnetica con el angulo de declinacion para una antena con montura polar, que para pinamar, vale 6 grados pues depende de la latitud de lugar (37 grados) que coincide con el valor del eje polar. Dato que tambien suele venir en una tablita en el manual del motor.
La brujula es senclla de manejar, su aguja marca siempre el norte magnetico si la brujula se encuentra a nivel y la sostenemos con paciencia. Entonces hacemos coincidir el "N" o la posicion de cero grado con la aguja y ya estamos apuntando al norte magnetico. Si miramos al norte, hacia la izquierda tenemos el OESTE y hacia la derecha tenemos el ESTE. Lo peor que nos puede pasar es que no sepamos cual es la izquierda y cual la derecha, pero eso no es tema de este curso veloz de FTA pues se aprende en la escuela primaria.
En la pc hemos aprendido a ubicar nuestra estacion y obtener los datos de apuntamiento, hasta en algunos casos, disponemos de un plano del barrio y la direccion de apuntamiento al satelite pero ahora tenemos que transportar esa informacion desde la pc hasta la realidad. Salimos afuera de nuestra estacion y elegimos pacientemente el lugar donde vamos a instalar la antena segun el soporte que la antena tenga, si es para pared o para el suelo.

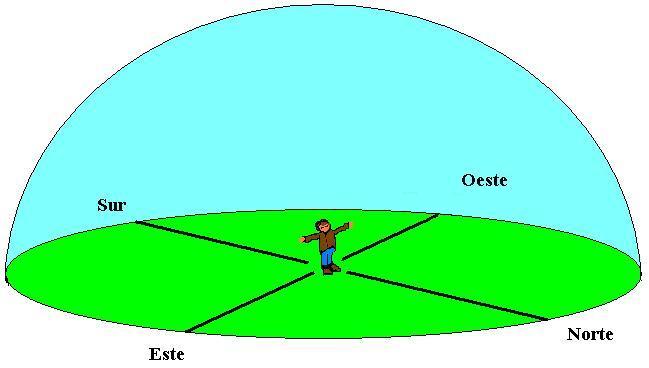

Para ello primero debemos orientarnos, ayudados por una brujula de travesía, podemos identificar el norte magnetico y entonces posicionarnos mirando al norte y al extender los brazos hacia los costados, podemos identificar el este y el oeste. luego llevamos esos brazos en forma de "V" hacia adelante apenas un poco, unos 30 grados y a grosso modo el area de 120 grados delante nuestro es el horizonte util hacia donde podemos apuntar las antenas. Eso nos dará una idea aproximada del area de apuntamiento. Conviene instalar nuestra antena en un sitio donde no solo apunte al satelite deseado sino que en caso de necesitar apuntar otro satelite podamos hacerlo.Una vez elegido el lugar, necesitamos saber si desde alli podemos con nuestro brazo simular la elevacion de la antena o tenemos algun obstaculo que lo impide, como un arbol, tanque de agua, casa vecina, etc. por eso nos paramos, brujula en mano, mirando al norte y con la otra mano libre apuntamos al norte y, si el satelite que deseamos apuntar se encuentra a 47 grados magneticos de azimuth y 35 grados de elevacion, entonces:
1. movemos (siempre de manera paralela al suelo) la mano libre hacia el norte, luego al este y luego al medio de estas dos posiciones (45 grados), movemos el dedo pulgar o dedo "gordo" de distancia que representa 2 grados y repasamos todos los movimientos hechos, y ya estamos aproximadamente en el azimuth deseado
2. sin perder el azimuth recien logrado, enseguida elevamos la mano hacia arriba bien vertical y luego retrocedemos hacia adelante bien horizontal para mentalmente imaginar esos 90 grados de elevacion y luego colocamos el brazo a 45 grados de elevacion, a mitad de camino y le restamos "un puño" de altura y ya nuestra mano está apuntando a la presunta posicion estimada del satelite.
Al principio cuesta un poco, pero con el tiempo y la practica se nos hace facil este metodo de apuntamiento primario para chequear si nos conviene instalar la antena en un lugar determinado.
Podemos "caminar" grados sobre el horizonte teniendo en cuenta la siguiente explicacion de cielosur.com y que tambien sirve para el FTA.
Cada ftapero tiene su propio metodo primario de apuntamiento, algunos con la experiencia, no necesitan mas que ubicar el norte y ya se imaginan el cinturon de clarke y las coordenadas del satelite. otros pueden usar su celular y un programa de satfinder con realidad aumentada que nos permita ver en el celular el paisaje que nos rodea y superpuesta la ubicacion del satelite deseado. otros usan el mapa de dishpointer impreso en una hoja de papel para tener una idea del azimuth pues la elevacion la setean en la antena. otros prefieren la clasica brujula y tirar una regla larga o un hilo para indicar la direccion de apuntamiento. Sea cual fuere el metodo empleado, lo importante es que nos resulte cómodo de aplicar y que nos sirva en toda situacion, porque en medio del campo no siempre tenemos internet para hacer el planito de apuntamiento.
eligiendo el mejor lugar
para instalar la parabolica:
Como antes se ha explicado, se debe elegir un sitio desde donde se apunte al satelite libre de obstaculos y ademas desde donde se pueda apuntar a otros satelites en el futuro, girando el plato. Tambien es importante que la antena se ubique protegida de los vientos mas fuertes de la region y que son los que actuan sobre ella para desapuntarla. Por ultimo, elegir un sitio donde la lluvia castigue menos al plato y el lnbf, por ejemplo, debajo de un alero del techo, si la antena ha de instalarse con el soporte para pared.
Conviene que el soporte de la antena se fije a la pared mediante tarugos plasticos de 12mm o sinó de 10mm y sendos pernos inoxidables. Siempre se debe hacer una buena fijacion de la antena para que permanezca en su lugar y para que los vientos con el paso del tiempo no la muevan de su sitio o le hagan perder el nivel. No olvidar chequear el tipo de pared donde fijaremos la antena, ya que no es lo mismo si es de ladrillos que si es de ladrillos huecos u hormigon o madera. Nunca menosprecies la fijacion del soporte de la antena. aunque la antena sea liviana y no haya vientos que azoten tu estacion, siempre fija la base de la antena de manera segura a la pared o el suelo. no te quedes corto con la fijacion. y si instalas la antena en un piso alto, el mejor consejo es que ademas agregues una cadena de seguridad por si el viento logra desprender la antena y la convierte en un proyectil capaz de lastimar a otros vecinos.
HOY HEMOS APRENDIDO:
La influencia del Clima en banda C y Ku.
Diferencia entre plato Offset y de Foco Central.
Montaje del plato parabolico normal o invertido.
Huellas o Pisadas de un Satelite.
Consultando la Huella por Internet.
Utilizando BSD y SATBEAMS.
el Beam de un Satelite.
Como Orientarnos con la brujula.
Apuntando al Satelite con una mano.
Eligiendo la mejor ubicacion para la Antena.
Saludos Cordiales
FTApinamar
TÉRMINOS NUEVOS:
(con definiciones basicas para principiantes)
PIRE o Huella o Pisada Satelital: La cobertura dada por un satélite se suele denominar huella satelital, y corresponde al área en tierra que cubren sus transponedores, y determina el diámetro requerido por las antenas satelitales para que puedan recibir eficientemente la señal de dicho satélite. Pueden existir diferentes mapas para cada transponedor (o grupo de transponedores) ya que ellos pueden estar orientados para cubrir diferentes porciones de la tierra. Los mapas de la huella satelital usualmente muestran el diámetro mínimo estimado de un plato satelital o la potencia de la señal en cada área, medida en dBW. entonces PIRE o EIRP, es un acrónimo que significa "Potencia Isotrópica Radiada Eficaz", o tambien su version en ingles, "Effective Isotropic Radiated Power" y es un dato que encontramos en los graficos de huellas o pisadas de satelites geoestacionarios y resulta de calcular considerando la potencia del transponder que apunta a determinada region del planeta. El complemento de este dato, es la tabla de la relacion PIRE y diametro de antena, que nos permite conocer el diametro minimo necesario de una antena satelital para captar el satelite deseado. En ingles, "FootPrint" es la pisada o huella de cobertura satelital, es es la indicación del alcance y potencia de una señal de satélite.
Brujula de Travesía: Es una brujula que se emplea en grupos Scouts o camping y se diferencia de las comunes en que es mas precisa.tiene una mirilla rebatible,para poder apuntar con ella. Se recomienda el uso de estas brujulas, en vez de las comunes de llavero o de poco valor, dado que éstas son inestables y muchas veces marcan el norte para cualquier lado, induciendo a error. en FTA conviene usar una buena brujula que nos evitara largas tardes (o noches) de infructuosos apuntamientos, satelites que, pasan las horas y "no aparecen" en el cielo, etc.
Beam del satelite: se refiere al haz de la señal que cubre pequeños puntos o una region acotada del planeta. se emplean para que la señal satelital solo se circunscriba a las areas de interes, generalmente areas densamente pobladas y se eviten las zonas deshabitadas. tambien se los usa para que en servicios de tv pago, la señal cubra solo la region que interesa cubrir y no las zonas vecinas.
Symbol Rate o S/R: Es el parámetro que indica la velocidad de cambios en la modulación digital en un segundo de tiempo, se mide en Bd (baudios) o símbolos por segundo. es el responsable del ancho de banda en Megahertz disponible en un TP (transponder), mientras mas grande el valor, mas cantidad de información y por supuesto mas canales puede contener.
FEC: "Forward error correction" (correccion de errores hacia adelante).es un tipo de mecanismo de corrección de errores que permite su corrección en el receptor sin retransmisión de la información original. Se utiliza en sistemas sin retorno o sistemas en tiempo real donde no se puede esperar a la retransmisión para mostrar los datos, como es el caso de la TV satelital. Dicho en pocas palabras, cuanto mas bajo es este valor (1/2), mas facil le resulta al receptor satelital reconstruir una imagen incompleta y cuanto mas alto el valor (7/8), mas dificil le resulta al receptor armar la imagen original y por eso, primero aparecen las pixelaciones en la imagen y luego los freezeos o congelamientos de pantalla pues son la consecuencia de que el receptor no sabe como completar la imagen y sonido que le ha llegado incompleto.
Antena Offset: No es de forma parabolica propiamente dicha. Su forma es una "sección de un reflector paraboloide" y de forma oval. La superficie de la antena ya no es redonda, sino oval y asimétrica (elipse). El punto focal no está ubicado en el centro del plato, sino a un lado del mismo (offset). Así, la ventaja de esta tecnología es que la superficie de la antena ya no estará sombreada por el LNB (desde el punto de vista del satélite) y por lo tanto su ganancia será mayor.
Punto Focal: es el punto donde se concentran todas las señales satelitales después de haber rebotado contra la superficie de nuestras antenas o platos (que cumplen la funcion de ser un simple reflector).
MUX: Grupo de canales de TV que se encuentran en un transpondedor y que corresponden a un mismo proveedor.
PRECAUCION !!!
En el hobby del FTA, todo lo que conectemos entre el receptor y el lnbf, debe hacerse con el receptor satelital apagado para no quemar ningun dispositivo. No lo olvides !!!.
