viernes, 25 de septiembre de 2020
viernes, 18 de septiembre de 2020
Nuevo Calculador de Caronas v1.2
Para los felices usuarios del programa de caronas 1.0 publicado en el blog el 12/6/20, hoy llega la version 1.2 del mismo programa, con algunas mejoras en los calculos y ademas opciones adicionales de calculo. recomiendo la lectura del articulo sobre la version 1.0 que explica el programa.
Si alguien no lo tiene instalado en su pc. pueden bajarse la version "caronav12pruebas.rar" para hacer pruebas de uso con los datos que tiene precargados en sus bases de datos. Pero ademas, se presenta comprimida en otras dos opciones, una version con las bases de datos vacia, sin datos locales, (caronav12completa.rar) que esta preparada para comenzar a usarse, tal como ocurria con la version 1.0, debiendo completar una serie de datos tecnicos de la estacion y satelites a caronear, y otra version ( caronav12upgrade.rar) que se superpone a la version 1.0 ya existente en la pc y asi se upgradea el programa anterior y se sigue usando normalmente en vuestra Pc con los datos existentes. Hay dulce para todos los gustos, como diria el ftapero mas conocido de America, Arturi65 a quien agradezco haber colaborado como "beta tester" del programa.
Si alguien no lo tiene instalado en su pc. pueden bajarse la version "caronav12pruebas.rar" para hacer pruebas de uso con los datos que tiene precargados en sus bases de datos. Pero ademas, se presenta comprimida en otras dos opciones, una version con las bases de datos vacia, sin datos locales, (caronav12completa.rar) que esta preparada para comenzar a usarse, tal como ocurria con la version 1.0, debiendo completar una serie de datos tecnicos de la estacion y satelites a caronear, y otra version ( caronav12upgrade.rar) que se superpone a la version 1.0 ya existente en la pc y asi se upgradea el programa anterior y se sigue usando normalmente en vuestra Pc con los datos existentes. Hay dulce para todos los gustos, como diria el ftapero mas conocido de America, Arturi65 a quien agradezco haber colaborado como "beta tester" del programa.
A continuacion los links de las descargas
de las diferentes opciones del Programa.
(una vieja version, asi no da problemas)
En esta version 1.2, aparecen algunas mejoras con respecto a la v1.0 que paso a comentar, recorriendo las pantallas del programa realizado en lenguaje clipper 5 y compilado en Harbour 3.2 para windows. la razon de esto es porque clipper sigue siendo un lenguaje util.
Como se aprecia, es un menu horizontal con 8 opciones generales.
elegimos la primer opcion de Carona automatica (carona AU).
con esta opcion si tenemos los datos basicos de la estacion ya
completos, como antenas y satelites de interes a caronear
podremos seleccionar la carona deseada y ver los resultados.
elegimos la antena, pulsamos ENTER
y luego elegimos el satelite a caronear y ENTER
y aparecen los resultados de esa Carona...
Luego tenemos los calculos de Caronas MAnuales
donde los datos los aportamos nosotros en el momento
y el programa no los consulta de su base de datos.
Al final presenta una pantalla con los resultados
segun los calculos ingresados, a menos que los dejemos en cero,
en ese caso no hace nada y regresa al menu principal.
La opcion "Varios" despliega un menu Pop-Up con varias Opciones
Analizaremos cada una de ellas por separado.
La primer opcion es para ver los calculos HISTORICOS
La primer opcion es para ver los calculos HISTORICOS
de caronas que hayamos almacenado al responder
SI, a la opcion de grabar, al final de un calculo de carona.
elegimos el calculo que deseamos ver y pulsamos ENTER
La segunda opcion calcula el ANGULO OFFSET de los platos que hayamos ingresado en la base de datos y lo agrega.
para que esta opcion funcione debemos tener cargadas
los datos del plato offset y la antena definida como tal.
Aparece esta pantalla de advertencia previo al calculo
La tercer opcion calcula EL FOCO en antenas de foco central.para ello debemos tener cargados los datos basicos de las antenas.
aparece una pantalla de advertencia previo al calculo
La cuarta Opcion EDITA los archivos historicos.la diferencia con la primer opcion es que aqui permite ediarla,
es decir modificar sus datos o borrarlos.
Ahora podemos editar la ficha de registro o borrarlasimplemente borrando el nombre dado a la antena.
La quinta opcion es para calcular el BEAM de una antena
es decir el angulo en el cual recibe la antena señales satelitales
hasta el punto que intensidad de la señal baja al 50% (-3 dB).
segun el ancho de ese beam la antena será mejor o no por
ejemplo, para realizar biapuntamientos.
Elegimos la antena sobre la que deseamos realizar el calculo
y aparecen los datos del Beam segun la frecuencia que nos interese.
La sexta opcion calcula el angulo OFFSET de una antena
elegimos la antena a calcular (siempre que sea offset)
y apareceran en pantalla los datos solicitados
La septima Opcion es para calcular la GANANCIA de una antena
elegimos la antena a calcular...de la lista que tenemos ingresada
y enseguida aparecen los datos de la ganancia de la antenasegun la eficiencia del plato, (ver mas abajo)
La eficiencia tipica de una grillada es del 50%,, la eficiencia de una foco central es del 50% , y la eficiencia de una offset es del 70%, pero los porcentajes pueden variar. Por ejemplo si la antena tiene varios años de uso puede que se encuentre algo deformada y la eficiencia haya bajado. tambien puede que la antena sea de buena calidad y la eficiencia sea del 75% o mas. Otra situacion es cuando la antena es de construccion casera o artesanal, la eficiencia puede ser muy baja segun la mano del artesano. Conocer la ganancia de una antena nos ayuda a la hora de usar esa antena para otra banda, como es el caso de antenas de poco diametro empleadas en banda C o el caso opuesto, antenas de banda C que se usan para banda Ku.
Otra opcion del menu general son los datos de la ESTACION.estos datos son de fantasia, ahi podemos ingresar los nuestros
La proxima opcion es "ANTENAS", alli ingresamos los datos denuestras antenas instaladas y aun podemos ingresar antenas
virtuales, solo para probar que pasaria si...fuera real...
estos datos se ingresan manualmente al comenzar a usar el programa
La siguiente Opcion es "SATELITES" y alli anotamos todos los satelites que apuntamos y ademas los que vamos
a apuntar de carona. los datos de azimuth, elevacion y skew,
los podemos tomar de dishpointer. es quizas la tarea mas
tediosa que debemos realizar en la carga de datos.
pero va a dar sus frutos cuando podamos simular caronas.
La anteultima opcion es la de ver las TABLAS de uso del programason las de funciones trigonometricas que emplea para el calculo.
La ultima opcion es la de SALIR del programa.
lo mismo sucede pulsando la tecla ESCape de la pc.
UNIDADES DE MEDIDA:
todos los datos de medidas estan en centimetros y los de angulos en grados la parte entera y en grados centesimales la parte decimal, tal como estan en dishpointer.
AJUSTES DEL ACCESO DIRECTO EN WINDOWS:
Una vez descomprimido los archivos en una carpeta, creamos el acceso directo al escritorio de Windows.
En windows las ventanas de trabajo de una aplicación Clipper/Harbour (cada ejecutable), deben setearse a 25x80, abriendo el programa la primer vez, luego con el mouse sobre el titulo de la ventana, boton derecho, propiedades, destildar ajustar la salida de texto al cambiar de tamaño, escribir 80 y abajo 25, aceptar y la ventana enseguida se ajustara al diseño del programa. de alli en mas deberia quedar seteada para este programa en particular en la pc. En algunas versiones pregunta si deseas que esta configuracion se repita cada vez que abres el programa, le respondes que si.
Este ajuste en el acceso directo se requiere porque Windows no siempre ajusta automáticamente y correctamente la “ventana MsDos” a la del programa en clipper y en cambio la crea mucho mas amplia en sentido horizontal y/o vertical de lo necesario. Luego, en esos espacios “indeseables” de la pantalla suelen aparecer “imágenes fantasmas” del programa, que perturban el buen uso del programa y ocurren desplazamientos indeseables de la pantalla. Configurando asi el acceso directo, la ventana siempre sera del mismo tamaño, es decir 25 x 80 caracteres. y nuestro aplicativo correra perfectamente.
En windows 10, propiedades, diseño, buffer de pantalla ancho 80, alto 25 y lo mismo en tamaño de la ventana, aceptar. tambien puedes elegir alguna fuente de mapa de bits para cambiar la letra...
todos los datos de medidas estan en centimetros y los de angulos en grados la parte entera y en grados centesimales la parte decimal, tal como estan en dishpointer.
AJUSTES DEL ACCESO DIRECTO EN WINDOWS:
Una vez descomprimido los archivos en una carpeta, creamos el acceso directo al escritorio de Windows.
En windows las ventanas de trabajo de una aplicación Clipper/Harbour (cada ejecutable), deben setearse a 25x80, abriendo el programa la primer vez, luego con el mouse sobre el titulo de la ventana, boton derecho, propiedades, destildar ajustar la salida de texto al cambiar de tamaño, escribir 80 y abajo 25, aceptar y la ventana enseguida se ajustara al diseño del programa. de alli en mas deberia quedar seteada para este programa en particular en la pc. En algunas versiones pregunta si deseas que esta configuracion se repita cada vez que abres el programa, le respondes que si.
Este ajuste en el acceso directo se requiere porque Windows no siempre ajusta automáticamente y correctamente la “ventana MsDos” a la del programa en clipper y en cambio la crea mucho mas amplia en sentido horizontal y/o vertical de lo necesario. Luego, en esos espacios “indeseables” de la pantalla suelen aparecer “imágenes fantasmas” del programa, que perturban el buen uso del programa y ocurren desplazamientos indeseables de la pantalla. Configurando asi el acceso directo, la ventana siempre sera del mismo tamaño, es decir 25 x 80 caracteres. y nuestro aplicativo correra perfectamente.
En windows 10, propiedades, diseño, buffer de pantalla ancho 80, alto 25 y lo mismo en tamaño de la ventana, aceptar. tambien puedes elegir alguna fuente de mapa de bits para cambiar la letra...
Bueno espero que el programa les ayude en el hobby del FTA.
Saludos Cordiales
FTApinamar
PD: blogger ha cambiado su editor del blog, el resultado es que he demorado mas del doble de tiempo en crear el articulo, que de costumbre, luego agregar las fotos y comentarios y tratar de entender como funciona el nuevo. Por que será que cuando un sistema funciona bien enseguida llega a su fin?, será por eso de que lo bueno si breve, dos veces bueno ?. 😂
viernes, 11 de septiembre de 2020
viernes, 4 de septiembre de 2020
Testeando el LNB Sharp BS1R8EL450A
UN LNB POCO DOCUMENTADO
Un lnbf quad que se vende en Brasil por 170 reales, unos 2400 pesos Argentinos, (en Argentina es mas barato) viene en una modesta caja de carton blanco sin etiquetas, tipo un generico, tal es asi que tome la desicion de escribir en la misma los datos que con paciencia fui averiguando del lnbf. Sin embargo, algunas voces del FTA lo consideran como un buen lnb para cacerias, no solo por la marca sino por su perfomance. "Bueno, entonces vamos a comprarlo", me dije en su momento, si todo falla, servirá para atrancar la cubierta del movil cuando lo deje estacionado en pendiente. Pero este lnb tiene sus sorpresas y lo demostró en los testeos. Veamos algunas imagenes del mismo, aunque, el color y la forma son las usuales de cualquier lnb, solo se identifica por el modelo y numero de serie del mismo, en una etiqueta pegada en el cuerpo debajo de la marca que apenas se ve, grabada en el plastico de la carcasa. Todo induce a pensar que es un lnbf mas, pero me intrigó leer alguna opiniones y eso encendió la curiosidad por buscarlo pacientemente por los sitios de venta de Argentina, hasta hallarlo.
Veamos algunas imagenes del lnbf
Sharp BS1R8EL450A
Los datos tecnicos que se pudieron obtener por internet, son los basicos, como que es un LNB quad, que cubre la banda Ku desde 10.7 a 12.75 Ghz y la salida en banda L es de 950 a 1950 mhz para banda baja de Ku y de 1100 a 2150 mhz en banda alta de Ku. Es un LNB universal asi que tiene dos osciladores en 9750 y 10600 mhz, su cuello es el tipico de 40 mm y las especificaciones del fabricante lo denominan como un LNBF HDTV 4K, de 60 dB de ganancia tipica.
El LNB de la Estacion
Bueno, todos saben cual es mi LNB Universal favorito para estas pruebas, pero si alguien aun no lo sabe, es un X2, X-Square LSP-IT-04, premium quad lnb, HD TV de 0,1 dB s/r, ready for 3D y HD, 60 dB de ganancia, cubriendo desde 10.7 a 12.75 Ghz (www.x2sat.com), y con el cual debera competir todo lnb que pretenda ocupar el primer puesto como el mejor para FTA en la estacion.
PREPARANDO EL ESCENARIO
PARA LOS TESTEOS
Un dia de sol, en el mes de Agosto, aprovechando la prueba de otro lnb hice algunos testeos con este modelo, pero debi suspender las pruebas por el intenso frio. Asi que esperando una nueva oportunidad, dias despues, amaneció soleado y de buen clima, ahi decidi retomar los testeos del lnb para evaluar su funcionamiento en el satelite Arsat-1.
El satfinder Dr HD y el lnbf sharp a testear
la caja escrita a mano con los datos basicos del lnbf.
la informacion apareció a cuentagotas por internet.
el lnb sharp fuera de su caja, esperando los testeos
El cielo completamente despejado sobre Pinamar
una "primaveral" tarde de Agosto, en pleno Invierno.

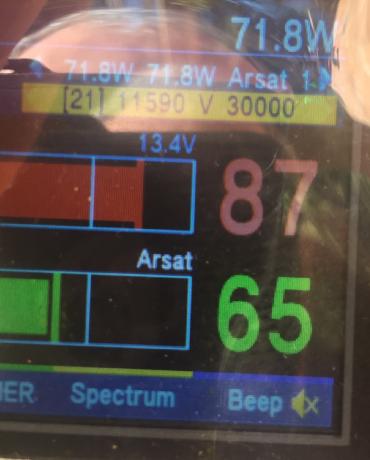

TESTEO DEL LNB SHARP
BS1R8EL450A
Canal 5RTV
canal 12 de Posadas
canal Lapacho TV
Canal La Corte
Mux Presidencia, Diputados Tv,etc
canal 13
CMTV y Cronica Tv codificados
Mux CN23, Tv publica, Cronica,etc
TESTEO DEL LNB
X2 SQUARE
Ahora las pruebas con el lnb que uso para el Arsat-1
y del que les he hablado en testeos anteriores.
El reflejo del sol que cada vez bajaba mas en el horizonte,
me complicaba la calidad de las imagenes
que tomaba con el celular, asi que le saqué la funda
protectora al satfinder y lo coloqué a la sombra.
canal 5RTV
canal 12 de Posadas
Canal Lapacho Tv
Canal La Corte
Mux Presidencia, Diputados Tv,etc
canal 13
CMTV y Cronica Tv codificados
Mux CN23, Tv publica, Cronica,etc
LA COMPARATIVA
DE AMBOS LNBs
En esta comparativa en banda baja de Ku me sorprendió
la buena respuesta del lnbf Sharp frente al viejo X2
En esta comparativa, se observa que en Ku banda alta,
el X2 mantenia su buena respuesta frente al sharp,
en la porcion de la banda tipica por Latinoamerica.
finalmente, un grafico "mejorado" de las
respuestas de ambos lnbf en banda alta de Ku.
considerando las mediciones no posteadas.
Las pruebas dejan muy bien posicionado
al LNB Sharp frente al preferido LNB X2,
especialmente en banda baja de Ku,
pero el LNB X2 seguirá en la antena.
Saludos Cordiales
FTApinamar
