HUMOR parabolico (207)

PAVO  PARABÓLICO

con los mismos elementos de una parabolica,

pero colocados en diferente forma,

se logra un pavo parabolico de adorno.

Saludos Cordiales

FTApinamar

Antenas Conicas para Banda Ku (8)

SIMPLE PROGRAMA

PARA CALCULAR

ANTENAS CONICAS

Despues de ver las formulas y sabiendo que un programa, aunque sencillo y elemental, es de gran ayuda a la hora de calcular las dimensiones de las antenas conicas, me he puesto a programar un poco  y de paso homenajear a un querido lenguaje de programacion y como algunas funciones de calculo no las soporta, las resolví con tablas dentro de archivos, que son esos DBF que acompañan al ejecutable. Al final hacer este programa me llevo mas tiempo del esperado, pero disfrute programando en el Dbase y su  dialecto, el compilador Clipper. El programa funciona bien en Windows XP que la mayoria de los ftaperos tiene por causa del RS232 de su receptor satelital. La pantalla de presentacion permite elegir las opciones de: calcular una antena conica, calcular el diametro del cono segun la ganancia deseada, unos calculos adicionales donde el programa te indica la altura ideal que deberia tener el cono para que el angulo de apertura del mismo sea el optimo para cazar un solo satelite a la vez y no varios como puede ocurrir si el angulo de apertura es mayor a 3 grados. Luego tiene unas opciones para ingresar datos de antenas conicas y comparar su ganancia con antenas parabolicas y finalmente las demas opciones permiten ver por dentro las tablas que consulta el programa (y que tuve que tipear a mano una por una). la ultima opcion es para salir del sistema o tambien pulsando la tecla escape se sale del mismo.Como ven el programa no tiene instalador, se abre una ventana de MSDos para poder funcionar bajo windows, esto es asi porque cuando se usaba este lenguaje, existia el windows 3.1 que corria bajo MsDos 3.3, alla por la decada del 80. mas de 30 años han pasado ya !!! pero cuando se trata de programas sencillos, prefiero usar este lenguaje a otros como el Basic, etc.

OPCION DE CALCULAR UNA CONICA

DIAMETRO DEL CONO SEGUN GANANCIA DESEADA

CALCULOS ADICIONALES...

ALTURA IDEAL DEL CONO TRUNCADO

PARA UN BAJO ANGULO DE APERTURA

COMPARACION DE CONICAS Y PARABOLICAS

QUE PERMITE AGREGAR LAS PROPIAS

VER TABLAS DE CALCULO DE GANANCIA

VER TABLA DEL SENO Y ARCOSENO

VER TABLA DE dB, TENSION Y POTENCIA

Espero que el programa les sea de utilidad

y alimente su curiosidad por este tipo de antenas.

COMO DESCARGAR EL PROGRAMA

DESDE 4SHARED

LINK: CONICAS

Todos sabemos que esta pagina requiere haberse registrado en ella, gratuitamente, antes de poder descargar un archivo o inclusive subir los nuestros para compartirlos con otros usuarios. aqui veremos como se descarga el archivo una vez que somos usuarios de la misma. Los que aun no se han registrado, solo tienen que cliquear en "inscribirse" y seguir las instrucciones. se debera dar un email y elegir un password. el sitio te permite alojar en el varios archivos y ademas bajar archivos de otros usuarios que los hayan compartido en la red.

vamos a la pagina de www.4shared.com

cliqueamos en "descargar".

ignoramos los demas avisos que aparecen y confunden.

pasamos a otra pantalla donde, antes de cliquear

en descarga gratis, vamos a ingresar a la pagina,

logueandonos con nuestro email y password.

al loguearnos, cliqueamos descargar y el

contador comienza a decrementarse

y en pocos segundos termina.

al llegar al final de la cuenta, se descarga

el archivo y aparece la pantalla de confirmacion

ahora podemos desloguearnos de la pagina

y descomprimir el archivo CONICAS,RAR en la pc,

para colocar sus archivos en una carpeta llamada conicas.

Luego el programa conicas.exe es el ejecutable.

Saludos Cordiales

FTApinamar

HUMOR parabolico (206)

RAMPA PARABÓLICA

El sector de una antena parabolica banda C

puede convertirse en una practica rampa !!!

Saludos Cordiales

FTApinamar

Electronica Basica (12)

MIDIENDO CAPACITORES

CON EL TESTER

Curiosamente, los seres humanos también somos "condensadores" o "capacitores". Cada vez que arrastramos los pies sobre una alfombra, nos deslizamos a través de un asiento de automóvil o nos peinamos el cabello, se crea una carga eléctrica estática. Nuestra capacitancia depende de nuestro tamaño, postura y cercanía a otros conductores eléctricos.

La capacitancia de un objeto es inversamente proporcional a su resistencia con respecto al tiempo. Cuanto mayor sea la capacitancia, menor es la resistencia; entre menor sea la capacitancia, mayor será la resistencia.

no todos los testers baratos miden capacitancia, eso se mide con un capacimetro, que es un instrumento especifico para realizar esas mediciones. Como es un instrumento profesional y no al  alcance de todos, tenemos que ver que podemos resolver con nuestro tester economico.

algunos testers miden un cierto rango limitado de capacidad, pero seguro todos los testers miden continuidad, entonces, como podemos medir capacitores con el tester ?.

en el caso de los capacitores electroliticos, podemos usar el tester para cargarlos de energia, ya que al medirlos en escala de continuidad, circula corriente por ellos y se cargan.

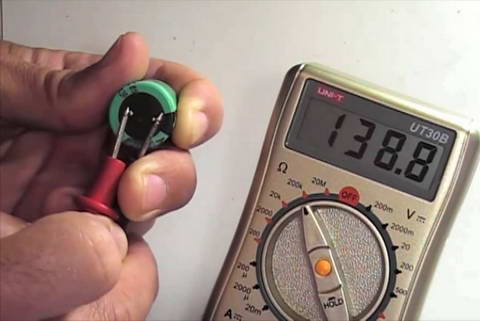

midiendo la resistencia de un electrolitico

Entonces, la mejor forma de chequear los electrolíticos es midiendo la resistencia colocando el tester en la escala mas alta entre 1 y 10 megohms, esta deberá arrojar un alto valor y luego ir descendiendo hasta llegar a cero o muy cercano. Con los capacitores fijos se puede determinar si estan en corto,  a través de la continuidad, y debe ocurrir un fenómeno similar. Esto se debe a la propiedad de carga/descarga que presentan todos los capacitores.

Mientras más baja sea la capacidad del condensador habrá que subir más la escala del metro en Megohms.

Si se desea chequear un condensador de 10 picofaradios (10pf) hay que situar la escala del tester en 10megohms al menos o en su escala de resistencia máxima. Si no se sitúa en esa escala el tester, no se observará movimiento de la aguja, porque el capacitor se descarga tan rápido debido a su baja capacidad que no lo puede registrar el instrumento.

Si el tester no tiene la opción de medir capacitancia o el rango no alcanza. Para saber si un capacitor funciona (únicamente que funciona, no se mide la capacidad) se pone el tester en la posición de prueba de diodos, se conectan las puntas de prueba a los terminales del condensador, (puede que indique continuidad o puede que no) luego se desconectan los terminales y se los vuelve a conectar inversamente a como estaban conectados, entonces, ha de indicar continuidad y despues pasar a no marcarla, por la descarga del condensador, asi hasta la descarga completa. Al menos esto funcionaba con los testers analógicos. Esto es únicamente para saber si carga y descarga. Si indica siempre continuidad será porque está cortocircuitado. Si no marca nada, es obvia la respuesta.

capacitor electrolitico tipico

polaridad en los electroliticos

Si el capacitor es electrolítico, se coloca el tester analógico o digital en un valor de medición de resistencia de por lo menos 1 Megohm. Si el capacitor está soldado en el circuito se “levanta” una pata del mismo dejando la otra soldada al circuito.

midiendo un electrolitico en la plaqueta desconectando una pata

Entonces  al colocar cada punta del tester en las puntas del capacitor ,la aguja (o el valor si es digital) ascenderá al valor máximo y luego ira descendiendo paulatinamente hasta "0", luego se invierten las puntas del tester y volverá a ocurrir lo mismo, entonces el capacitor funciona correctamente, pero si la aguja o valor sube pero no desciende ,el condensador esta en corto y si la aguja o el valor no suben ,seguramente esta cortado alguno de los terminales dentro del capacitor.

ELECTROLITICOS "INFLADOS" (deben ser reemplazados)

Tambien los electroliticos se conocen mirandolos por fuera y viendo si estan "inflados", eso es señal de que se esta deteriorando el capacitor o ya esta fallado y que debe ser cambiado.

Las fallas típicas de un capacitor electrolítico pueden ser causadas por:

perforación del dieléctrico del capacitor.

envejecimiento del capacitor.

deformación mecánica del capacitor.

exceso de calor en el equipo.

voltaje superior al que puede resistir.

polaridad invertida.

Casi siempre unas fallas dan origen a las otras como el caso del sobre voltaje que puede dar lugar a perforación del dieléctrico del capacitor electrolítico o al sobrecalentamiento que deforma y rompe el cuerpo del capacitor.

capacitores ceramicos tipicos

El capacitor cerámico tiene una fuga cuando la aguja del tester sube y baja de forma intermitente sin desconectar las patas de las puntas del multímetro. El capacitor cerámico tiene fuga excesiva cuando la aguja del tester no cae completamente a cero o cercano a este. El capacitor cerámico está en corto circuito cuando la aguja del tester analógico queda en su máxima lectura o cercana a esta sin volver a caer.

diversos capacitores tipo panel

Es bueno agregar, que cuando un capacitor cerámico está abierto pueden suceder varias cosas, en dependencia de la función que este realice en el circuito electrónico, ya que los capacitores cerámicos cumplen diversas funciones en los circuitos, a saber:

1. Deja pasar la corriente alterna.

2. Bloquea el paso de la corriente continua.

3. Son parte de un circuito de control de tiempo.

4. Son  parte de un filtro de alta o baja frecuencia.

5. Son  parte de un circuito oscilador de frecuencia.

Cuando el capacitor fallado es parte de un temporizador o controlador del encendido y apagado de una maquina, este circuito dejara de funcionar correctamente y el control no sera el esperado, cuando el capacitor fallado es parte de un filtro, ese filtro dejara de ser eficaz o se correra de frecuencia, cuando el capacitor es parte de un oscilador, este dejara de oscilar o peor aun se correra de frecuencia.

CAPACITORES CERAMICOS DAÑADOS

solo quedó medio "capacitor", el resto "desapareció"

Muchas veces, la falla general del equipo, nos da una pista del posible componente dañado. Por ejemplo, si el equipo receptor comienza a reproducir un zumbido o un batido junto al audio, bien puede ser por causa de un capacitor electrolitico de filtrado de corriente o uno comun en la etapa de audio que esta dañado o con fugas.

CAPACITORES EXPLOTADOS

aqui hubo un "honguito" electrico

luego, cuando un capacitor esta en corto, deja pasar la corriente continua y seguro algo mas se quema en el equipo como un componente activo, tal como integrados o los transistores, pues comienza a recibir corriente que se filtra por el capacitor dañado y alli comienza a salir el clasico humito gris-blanco, señal de que el apocalipsis ha llegado al receptor, aunque a veces solo un ruidito seco, como un "tic" o un "cranck" se escucha cuando algun componente activo esta siendo afectado seriamente y da el ultimo aliento de vida digital.

Saludos Cordiales

FTApinamar

HUMOR parabolico (205)

ESCUDO

PARABÓLICO

"PIQUETERO"

UNA PARABOLICA OFFSET

SIRVE PARA RECIBIR

MUCHO MAS QUE SEÑALES FTA...

Saludos Cordiales

FTApinamar

Fuente Externa para el LNB

ARMATE UNA FUENTE

DE DOS TENSIONES

Circuito Electronico de la Fuente

Suele ocurrir, que nuestro receptor deja de enviarle corriente al LNB pero sigue funcionando en una de las polarizaciones y alli comienza nuestra larga peregrinacion buscando como resolver el problema tecnico para suplir la falta de una de las tensiones, sea de 14 o de 18 volts, que como sabemos, son las que le indican al LNB que conmute la recepcion entre Vertical u Horizontal. Si bien una solucion es emplear otro receptor que ya no usemos, no todos cuentan con esa opcion a mano. Por eso aqui les paso un circuito de una fuente regulada que puede entregar entre 2 y 30 volts y hasta 2 amperes, pero ha sido modificada para suministrar dos tensiones, de 14 volts para la polarizacion Vertical y de 17.5 volts para la polarizacion Horizontal, (Esta fuente no incluye el oscilador de 22 khz para activar el lnbf de Ku, se supone que esta funcion la realiza el receptor satelital), Dichas tensiones se regulan con los potenciometros P1 y P2, conectando un tester a la salida, en la escala de 0 a 50 volts y conectandole un lnb a la salida de la fuente, y luego regulando el potenciometro interno que corresponda ajustando el valor del voltaje que se desea. Se sabe que la polarizacion V requiere entre 12 y 14 volts y la polarizacion H requiere entre 15 y 18 volts, asi que conviene regular la salida a unos 14 volts y 17.5 volts para que los valores de voltaje se encuentren cercanos a los maximos admitidos y no regularlos a los mas bajos ya que algunos dispositivos no funcionan bien con voltajes bajos, caso de satfinders digitales o hay problemas cuando el cable es muy largo debido a atenuaciones.

Como un motor de antena para banda Ku requiere 350 Ma y un lnbf quad requiere unos 200 Ma, sabemos que con 1 Amper (1000 Ma) que entregue la fuente, ya tenemos cubierto el consumo de una estacion tipica. para 1 Amper, el regulador LM317T no requiere disipador termico de aluminio, pero si el consumo es mas elevado se aconseja agregarle uno de por lo menos 4 aletas. Si se emplea el regulador LM317 comun y no la version "T", este entrega hasta 500 Ma que igual nos alcanzan ajustadamente para el proyecto.

PARA TECNICOS: El calculo es asi. si deseamos que a la salida se entreguen hasta 20 volts, entonces antes del regulador el voltaje debe ser al menos de 3 o 4 volts mas, entonces, antes del LM317T debe haber 24 volts minimo. como el puente rectificador eleva la corriente segun raiz cuadrade de 2, entonces el transformador deberia entregar 24/SQRT 2 = 24/1.4142 = 17 volts. comento esto por si se dispone de otro tipo de transformador con un voltaje entre 20 y 30 volts.

Para FTA, el transformador puede ser de solo 1 amper y el puente de diodos tambien de 1 amper. Sin embargo, dado que la fuente podria emplearse como "multiuso", conviene armarla asi como esta en el circuito y nos servira, colocando un medidor de voltaje a la salida, como una fuente regulada de 2 a 30 volts DC pudiendo entregar 1.5 Ampers, colocandole un disipador de aluminio al LM317T.

El circuito es sencillo, el transformador reduce la corriente de 220 volts a 30 volts, el puente de diodos la rectifica y la convierte en corriente continua de unos 40 volts, los capacitores que siguen la filtran y luego encontramos un led rojo indicador de encendido (si es de otro color hay que variar el valor de la resistencia de 1.8 k sugerido llevandola hasta 3.3 k, dado que segun sea el color del LED, y el voltaje del transformador usado, es el valor del resistor).

Asi llegamos al regulador LM317T que hace exactamente eso, regula el voltaje de salida segun la corriente que este reciba en la pata 3, en la cual vemos una llave que selecciona dos potenciometros, que son dos resistencias variables, y son los que fijan el voltaje de salida. Luego, despues del LM317T encontramos  otra red de filtros, y hasta un posible medidor de voltaje para poder apreciar mejor la salida de la fuente.

Si no nos animamos a armarla, podemos recurrir a un tecnico en electronica que lo haga, llevandole el circuito. Luego, completamos con un gabinete donde se puedan alojar los componentes, y al frente visualizar el LED, la llave de cambio de voltaje, el medidor de voltaje, los potenciometros ajustables y la salida hacia el lnb, que puede hacerse con un cable coaxil corto que en el otro extremo tiene un conector "F". En la parte trasera, tenemos la salida a 220 volts y el fusible de 100 Ma y podemos agregar una llave de encendido, tipo a tecla, para facilitar el rapido apagado de la fuente.

Conexionado de Componentes

(falta indicar el fusibe y la llave de corte general)

Es importante al realizar las conexiones, respetar las polaridades de los capacitores electroliticos, el LED, el diodo, el puente de diodos, la bornera de salida y el medidor de voltaje.

regulador LM317T

Luego al conectar el LM317T debemos prestar atencion a cada una de sus 3 patas, para no confundirlas, lo mismo sucede al conectar el puente de diodos, ya que sus 4 patas suelen tener diferente disposicion segun la marca y modelo. Si no conseguimos el puente rectificador de diodos, podemos hacerlo juntando 4 diodos de 1 a 2 ampers tipo 1N5400 y conectandolos como marca el circuito, pues internamente lo que contiene es justamente eso.

puente de diodos

Los electroliticos tienen en su lateral marcada la polaridad de al menos una de sus patas, y el diodo tiene la marca en su cuerpo para indicar como conectarlo correctamente y en el caso del LED, podemos guiarnos por el grafico.

Diagrama del LED y del Diodo 1N4007

A continuacion, el listado de componentes:

1 transformador 220v a 25 o 30v volts, 2 Amper.

1 puente rectificador de diodos, 2 Ampers tipo 2KBP01M/3N254

1 diodo 1N4007

1 capacitor electolitico de 4700 uf/60 volts

1 capacitor electrolitico de 100 uf/60 volts

2 capacitores ceramicos de 100 nF 60 volts (tipo 104)

1 resistor de 1.8 k a 2.2 k ohms 1/4 watt (para el led)

1 resistor de 220 ohms 1/4 watt

2 potenciometros de 4.7 k ohms

1 LED rojo 2.2 volts 20 Ma

1 llave selectora a palanca de un polo 2 posiciones

2 borneras tipo panel, una roja y otra negra

1 regulador de tension LM317-T (con disipador 4 aletas).

1 enchufe macho de 220 volts

1 gabinete de 15x10x5 cm aprox.

1 metro de cable rg6 y un conector "F"

OPCIONAL:

1 fusiblera de panel y fusible encapsulado de 100 Ma

1 llave a tecla de un polo (tipo las de las fuentes ATX de pc)

1 voltimetro 0-30 volts analogico.

MUCHA ATENCION !!!

La fuente externa se integra al circuito de la estacion satelital, mediante un TAP 2x1 o tambien un splitter 2x1 PERO modificado en una de sus bocas para que no pase la corriente, dado que necesitamos que solo una boca del mismo permita el paso de la corriente al lnb, asi conectamos alli la fuente externa y la otra boca NO permita el paso de la corriente y alli conectamos el receptor satelital. luego en la boca de entrada conectamos el cable que va hacia el lnb. de esta manera el lnb recibe corriente de nuestra fuente pero no el receptor satelital.

Cualquier mejora a la fuente o modificacion,

que se les ocurra, será bien recibida.

Aguardo sus comentarios.

Saludos Cordiales

FTApinamar

Dia de la Independencia 2015

FTAPINAMAR

les desea a todos

Pasen un Feliz Dia

de la Independencia

ARGENTINA

HUMOR parabolico (204)

SANTA PARÁBOLA

Algunos ftaperos la invocan...

cuando la Calidad de la señal sigue en cero,

despues de estar horas arriba del techo.

Saludos Cordiales

FTApinamar

Futbol diez pero Historia cero

TODO MI REPUDIO

A ESTAS PANCARTAS

Lamento profundamente que despues de pasar Argentina por una dictadura sangrienta y Chile tambien lo ha sufrido igualmente, (de hecho el estadio donde se jugo el partido de la copa america era un centro de detencion y tortura  para 3000 seguidores de Salvador Allende, en tiempos de pinochet hace unos 40 años), aparecieron carteles como estos, en medio de lo que deberia ser una fiesta deportiva, donde se menciona a Malvinas y ademas se asocia a chile como aliado ingles, Algo que ya sabiamos, pero se atribuia solo al poder politico de la epoca, pero no al pueblo.

Pienso como se sentiria San Martin si se levantara de su tumba y leyera estas confesiones de la descendencia de los que ayudó a libertar pero prefiero no pensar como se sentiran aquellos que estuvieron en malvinas y otra vez se les revive el dolor de la guerra.

El futbol no justifica agresiones gratuitas como estas. No he oido que en chile se hayan tomado medidas contra los autores de estas pancartas. Por eso, un diez en futbol ya que ganaron la copa, pero cero en historia, pues algunos chilenos deben recordar que somos hermanos y que las banderas se inventaron para dividirnos y asi manejarnos mejor.

Dentro de unos dias todos nos olvidaremos de la copa, y el mundo seguira girando, porque solo es una copa, aqui nadie ha muerto. Pero lo de Malvinas no se olvida facilmente, porque alli murieron muchos  heroes Argentinos y aun siguen alli esperando por nosotros.

Saludos Cordiales

FTApinamar

Antenas Conicas para Banda Ku (7)

CÁLCULO DEL CONO

COMPLETO

 Y  TRUNCADO

Las Variables:

PI = 3.1416

altura total = h+x

largo lado inclinado parte superior del cono = a

largo lado inclinado cono truncado = b

angulo del cono = alfa

altura cono superior = h

altura cono truncado inferior = x

radio cono superior pequeño = Y

radio cono inferior truncado = Z

alfa: angulo superior del cono

beta: angulo en la base del cono

el grafico ilustrativo:

Formulas de Calculo:

altura

h=(x*y)/(z-y)

longitud a

a=sqrt((h^2)+(y^2))

longitud a+b

amasb=sqrt(((x+h)^2)+(z^2))

longitud b:

b=amasb-a

angulo del cono:

alfa = 2 * arcsen( y/a)

angulo en la base

beta = 90 - (alfa/2)

Un EJEMPLO:

calculamos una antena conica de 33 dB de ganancia, para ello requiere 50 cm de diametro mayor, el diametro menor es el del feed del lnb, es decir 5 cm aunque algunos miden entre 4 a 6 cm, la altura del cono truncado es de 150 cm. se elige esa altura porque asi la relacion altura/diametro se encuentra entre los valores de 2 a 5 que son bastante razonables para una antena conica armonica, aunque puede alcanzar una relacion de hasta 1:9 en casos especiales.

entonces tenemos...

x = 150 cm

z = 25 cm

y = 2.5 cm

h=(x*y)/(z-y) =  (150 * 2.5) / (25 - 2.5) = 375 / 22.5 = 16.66

h = 16.66 cm

entonces x+h = 150 + 16.66 =  166.66

166.66 cm es el largo total del cono.

a = sqrt ((h^2)+(y^2)) = sqrt ((16.66^2) + (2.5^2)) =

a = sqrt( 16.66^2 + 6.25) = sqrt (283.8056) = 16.8465

a = 16.8465 cm

amasb = sqrt (((x+h)^2)+(z^2)) =  sqrt (((150 + 16.66)^2) + (25^2)) =

amasb = sqrt (((166.66)^2) + ( 625) = sqrt(( 27775.56 + 625)) =

amasb = sqrt (28400.56) = 168.53

amasb = 168.53 cm

b = amasb - a = 168.53 - 16.84 = 151.69

b = 151.69 cm

angulo del cono (en la punta):

recordaran que el arcseno de un numero, corresponde al angulo al cual tiene por seno dicho numero. asi que usamos la tabla del seno de modo inverso. buscamos el valor del seno y hallamos el valor del angulo, que corresponde al arcseno.

alfa = 2 * arcsen( y/a) = 2 * arcsen( 2.5 / 16.8465) =

alfa = 2 * arcsen(0.148398) = 2 * 8.5  = 17 grados

angulo inclinacion en la base circular:

beta = 90 - (alfa/2) = 90 - 8.5 = 81.5 grados

tabla de el Seno/arcseno

para los calculos

Las antenas conicas ocupan mas volumen que las parabolicas de similar ganancia, pero no se puede negar que son mucho mas sencillas y divertidas. Si en el frente de tu casa, en un barrio tipico , tenes instaladas varias antenas parabolicas y por eso sos el mas comentado del barrio, imaginate si instalas una conica para banda C !!!.

Saludos Cordiales

FTApinamar

Test de Agudeza Visual

SENCILLO TEST FTA

para cazadores de parabolicas

Si de inmediato tus ojos se posaron en la parabolica,

Felicitaciones, has pasado con exito el test FTA.
