HUMOR parabolico (227)

Y  AHORA ...???

QUIEN  PODRÁ

APUNTARLA ???

Saludos Cordiales

FTApinamar

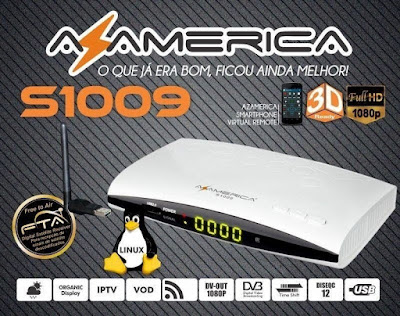

El S1009 HD IPTV

NACIÓ un HERMANITO !!!

vista de frente del nuevo receptor

junto al logo tiene 3 teclas de control, al frente tiene un USB

junto al display y el indicador de encendido y señal

el wifi es un adaptador USB que se conecta atras

Siempre que nace un hermanito se supone que éste será el hermano menor, el benjamin de la familia, pero con los receptores satelitales es diferente, se espera que el ultimo en nacer sea el mas grande y superior. Y eso es lo se espera del  azamerica s1009hd, que a diferencia de los azamerica anteriores (s1006, s1007 y otros) tiene la ventaja de reproducir el codec H.265 o tambien llamado HEVC (que permite una compresion del doble del actual), capacidad de 3D, de reproducir IPTV y su sistema operativo es el Linux XBMC, aunque la salida HD sigue siendo de 1080p y no de mas alta resolucion. todo lo demas que puede hacer ya lo intuimos y a los ftaperos no nos mueve el amperimetro excepto que se menciona que el receptor se actualizara automaticamente, evidentemente eso ocurrira si está conectado por internet. conociendo los bugs de los firmwares, eso podria ser una buena o pesima noticia para los usuarios, aunque para FTA no es necesario actualizar el firmware mas que hasta que sea estable para ver canales FTA genuinos. Por suente trae un puerto USB destinado para upgrades a voluntad.

vista posterior con las clasicas salidas

2 sintonizadores, USB, Rs232, CA para tarjetas, HDMI, AV

conector de red LAN o del wifi y conector de 12 volts

Por lo visto el codec HEVC (codificacion de video de alta eficiencia) o H.265 para 4k/8k requiere no solo buen hardware sino tambien el ultimo windows 10 o android 6. Entonces en receptores satelitales, tambien el requerimiento de HW debe ser importante. Aun se desconoce el Hardware de este receptor s1009, chipset,memoria, etc y menos aun el Firmware y su uso para FTA genuino.

el codec H.264 del año 2003 solo soporta hasta 4K como maximo pero el H.265 del año 2013 soporta hasta 8K. curiosamente ambos codecs brindan una mejora del bitrate del 50% respecto a su antecesor.

Cuando se habla de Linux XBMC se refiere al Xbox media center o KODI, que es un centro multimedia "open source" o codigo abierto, que se usa en algunos smart tv y receptores para reproducir musica y videos de todo tipo.
En el ambito satelital ya tenemos activos algunos TP con este tipo de codificacion y que se encuentran FTA, como se ve en los ejemplos, uno de banda C y otro de banda Ku, asi que estamos a las puertas de una posible migracion a este nuevo codec que promete una buena compresion de la señal.

Veremos que opinan los usuarios de este receptor una vez que ingrese al mercado y se haga popular y entonces se pueda comparar la publicidad con la realidad ya que tristemente, en estos años se ha visto que no siempre los receptores publicitados cumplen las espectativas anunciadas sino que se olvidan del protocolo diseqc y los motores de antena entre otros olvidos importantes. Por lo pronto es una buena iniciativa incluir la posibilidad de recibir este nuevo codec, habria que ver a que precio, ya que en Europa tambien estan apareciendo receptores con capacidad 4K pero a un precio prohibitivo para los que vivimos en Argentina.

Se vende promedio a 4000 pesos

en sitios de venta de Argentina,
unos 120 U$S por Puerto Iguazú.

Saludos Cordiales

FTApinamar

HUMOR parabolico (226)

AZIMUTH  EXTREMO !!!

Saludos Cordiales

FTApinamar

La Banda L

La Banda L?... pero si es muy Facil !

Al comenzar a indagar sobre el funcionamiento de la Tv satelital, un dia nos desayunamos que el LNB, a pesar de encontrarse separado del receptor, ubicado alli en la antena parabolica, es la primer etapa receptora de nuestra estacion. Cuantas veces compramos el mejor receptor satelital del mercado, con palanca al piso y espejito retrovisor y por otro lado conseguimos un lnb marca "tero-tero" para colocar en la antena. Ahi aprendimos que la dupla LNB-Receptor en realidad trabajan unidos y deben ser el uno para el otro. Tal es asi que mal llamamos a nuestro receptor como "receptor de banda C o banda Ku" cuando el que realmente recibe en esas bandas es el LNB !!!. Asi es, el LNB es quien capta la banda C desde 3400 a 4200 mhz o la banda Ku dsde 10700 a 12200 mhz (a veces hasta 12750 mhz) y para evitar perdidas importantes de señal por el tipo y largo del cable coaxil que empleamos hasta el receptor, convierte o transforma la frecuencia de entrada en otra mucho mas baja, ubicada entre las frecuencias de 950 a 2150 mhz, la que se ha denominado "Banda L".

Entonces el receptor satelital en realidad es un receptor de banda L, por eso sirve tanto para banda Ku como banda C, porque el que hace la diferencia es el LNB. el satfinder capta en banda L, los diseqcs y splitters, los multiswitches, amplificadores de linea, son para banda L. todo es para esa banda, excepto el LNB.

Los receptores modernos aceptan que se ingrese la frecuencia de los transponders tal como son en banda Ku o banda C, por una cuestion de comodidad y no volver loco al ftapero, pero internamente hacen una sencilla cuentita y reducen la frecuencia que ingresamos, a una frecuencia de banda L. para eso miran el valor del oscilador del LNB que le hayamos indicado al receptor. esos valores tipicos son de 5150 mhz para banda C y de 9750 mhz o 10600 mhz para bajda Ku, segun sea la banda baja o alta de Ku. Entonces el software del receptor calcula la frecuencia de banda L, restando a la frecuencia original, el del oscilador que le ingresamos y basado en eso, obtiene una nueva frecuencia que debe caer dentro de la banda L,

esto explica porque si le mentimos al receptor, cambiandole los datos de la frecuencia del tp o del oscilador del LNB, el receptor, en una busqueda ciega, encuentra TPs que en verdad no existen y lo mas probable es que hasta tengan señal. pero esto es porque el receptor confia en los valores que nosotros le ingresamos y hace una sencilla resta entre dos frecuencias y nos presenta en pantalla el resultado.

aprovechando este principio, muchos le mienten al receptor en cuanto al valor del oscilador del LNB y asi usan lnb con osciladores que no estan contemplados en su software, obteniendo visualmente la frecuencia de los TP con un offset que suele ser de 100 mhz o mas segun el LNB, pero en realidad la frecuencia de los TP es unica y se ven con el offset por causa del receptor y su pesimo software que no posee una opcion para agregar nuevos LNB con osciladores diversos.

Los receptores mas viejitos o paradojicamente tambien los receptores profesionales para cableras, permiten el ingreso de los TP pero en la frecuencia de banda L y ahi es donde el ftapero novato tiene algunas dificultades para determinar esa frecuencia de banda L, por estar acostumbrado a ingresarla en la banda real y dejar que el receptor satelital haga el trabajo de calculo.

Veamos entonces como es la conversion tipica de una frecuencia de banda C o banda Ku a banda L, pudiendo darse el caso que un receptor varie estos parametros,por lo que debe siempre consultarse el manual. Por ultimo, fijese que los valores de banda C, para banda L son inversos, van de mayor a menor. esto es porque el oscilador es de mayor frecuencia que la frecuencia de la banda. la cuenta es sencilla, frecuencia real - frecuencia del oscilador del LNB y se toma el valor absoluto.

BANDA C a BANDA L

Oscilador del LNB: 5150 mhz

Banda C: 3700 a 4200 mhz

Banda L resultante: 1450 mhz a 950 mhz

Banda C extendida: 3400 a 4200 mhz

Banda L resultante: 1750 mhz a 950 mhz


BANDA KU a BANDA L

caso de un LNB Universal con dos osciladores.

oscilador del LNB: 9750 mhz

Banda Ku baja:  10700 a 11700 mhz

banda L resultante: 950 mhz  a 1950 mhz

oscilador del LNB: 10600 mhz

Banda Ku alta:  11700 a 12250 mhz (12750 mhz)

banda L resultante: 1100 mhz a 1650 mhz (2150 mhz)


Caso de un LNB Standard con un oscilador

oscilador del LNB: 10750 mhz

Banda Ku alta:  11700 a 12250 mhz (12750 mhz)

banda L resultante: 950 mhz a 1500 mhz (2000 mhz)


Caso de un LNB para circular, de un solo oscilador

oscilador del LNB: 11250 mhz

Banda Ku alta:  12200 a 12750 mhz

banda L resultante: 950 mhz a 1500 mhz

Bueno, espero que estas explicaciones nos ayuden a tener en claro el concepto de banda L y asi den respuesta a algunos interrogantes sobre ella. Conocer sobre ella, nos permite entender mejor como funciona el receptor satelital.

NOTA A LOS EXPERIMENTADORES:

Si compramos "afuera" por 20 dolares un receptor SDR (via USB) con la intencion de usar una netbook, tablet o Pc para captar y visualizar los beacons (faros) y telemetria de las frecuencias satelitales, sabran que el tipico receptor SDR con rtl2832  cubre desde unos 25 mhz a 1750 mhz, algunos SDR hasta 1950 mhz, entonces, la banda L cuando usamos un LNB de banda C, la cubrimos por completo perfectamente.

en banda Ku la cosa cambia, cubrimos parte de la banda L si el LNB universal esta funcionando en banda Ku baja y nos faltaran los ultimos 200 mhz es decir de 11.5 a 11.7 ghz, pero en banda alta de Ku se cubre toda la banda L

Lo mismo si usamos otros lnb tipo standard,etc.

Beacon de un satelite Geo en un receptor SDR

Es de aclarar que los SDR no tienen un ancho de banda como para recibir un canal satelital en dvb-s o s2 ya para algo asi se deberian usar hasta 4 o mas dispositivos en paralelo y que cada uno de ellos capte una parte de la señal, pero por lo que lei, en Rusia, se esta trabajando en eso. Si pueden verse canales analogicos en PAL y NTSC en B/W con el software adecuado, y tampoco pueden verse los canales de la TDA, habria que ver que pasa con los One Seg. el receptor SDR es basicamente para recibir señales de banda angosta como las de radio y señales como las balizas de los satelites, aviones, barcos, meteoritos, RTTY, morse, emisiones digitales, etc, hasta como un SATFINDER digital satelital o buscador de señal terrestre !!! y el software tiene la caracteristica de ser un analizador de espectro con el cual vemos la señal y ademas podemos manipularla u obtener informacion de ella. algo muy interesante y al alcance de todos por su bajo costo.

Saludos Cordiales

FTApinamar

Plan de Frecuencias del Arsat-2

Faltaria agregar el plan de frecuencias del Arsat-1, si alguien lo tiene, y me lo facilita lo iincorporamos al post. Yo lo buaqué sin resultados. Existira ?.

Para los fanaticos de los receptores SDR, se informan los datos de telemetria del satelite, alguno de los cuales podrian captarse en banda L despues que el lnb hace la conversion hacia el receptor via un splitter TAP. Recuerden que cada satelite tiene sus señales de Beacons y Telemetria que pueden captarse si ademas del receptor satelital tenemos un receptor scanner de aficionado multimodo (como el Yaesu VR5000, el Icom ICR7000 o un simple receptor USB SDR), aprovechando el lnb y la parabolica de nuestra estacion de Tv Satelital.

Saludos Cordiales

FTApinamar

HUMOR parabolico (225)

DONDE ESTÁ ???

no se robaron la antena, está dentro de la trepadora.

Saludos Cordiales

FTApinamar

Beams del Satelite

A poco tiempo de estar en el hobby, aprendemos que un satelite geoestacionario es un simple repetidor pero que esta ubicado a unos 36.000 km de la tierra, en una orbita y velocidad que lo mantiene siempre en el mismo punto de referencia y por eso podemos apuntar una antena al mismo, para recibir los canales de Tv y radios que retransmite.

Para apuntar el satelite, este tiene que estar "visible" desde nuestra antena, esto es, que el angulo de elevacion de la antena, calculado por dishpointer o empleando formulas de calculo, sea superior a cero. dicho de otra manera, el satelite debe estar ubicado sobre el horizonte visible desde nuestra estacion. Eso limita la cantidad de satelites que podemos apuntar, que para el caso de Argentina suele ser desde unos 20-E hasta 130-W, en la practica de 10-E a 117-W, claro que el satelite ademas debe tener huella o pisada sobre la ubicacion geografica de nuestra estacion satelital.

La señal que retransmite el satelite es enviada desde la tierra en otra frecuencia mucho mas elevada que la de recepcion, para asi evitar interferencias. dicha frecuencia llamada de "Uplink" se emite desde una estacion terrena que tenga la potencia suficiente para llegar al satelite. Esta grilla de TPs de un satelite se maneja desde una estacion en tierra. Luego, desde nuestros hogares, captamos los canales de Tv escaneando la frecuencia de "Downlink", sea en banda C o Ku.

Pero hay mas, pues los satelites disponen de beams y no siempre se reciben los mismos TP y los mismos canales en todas partes.

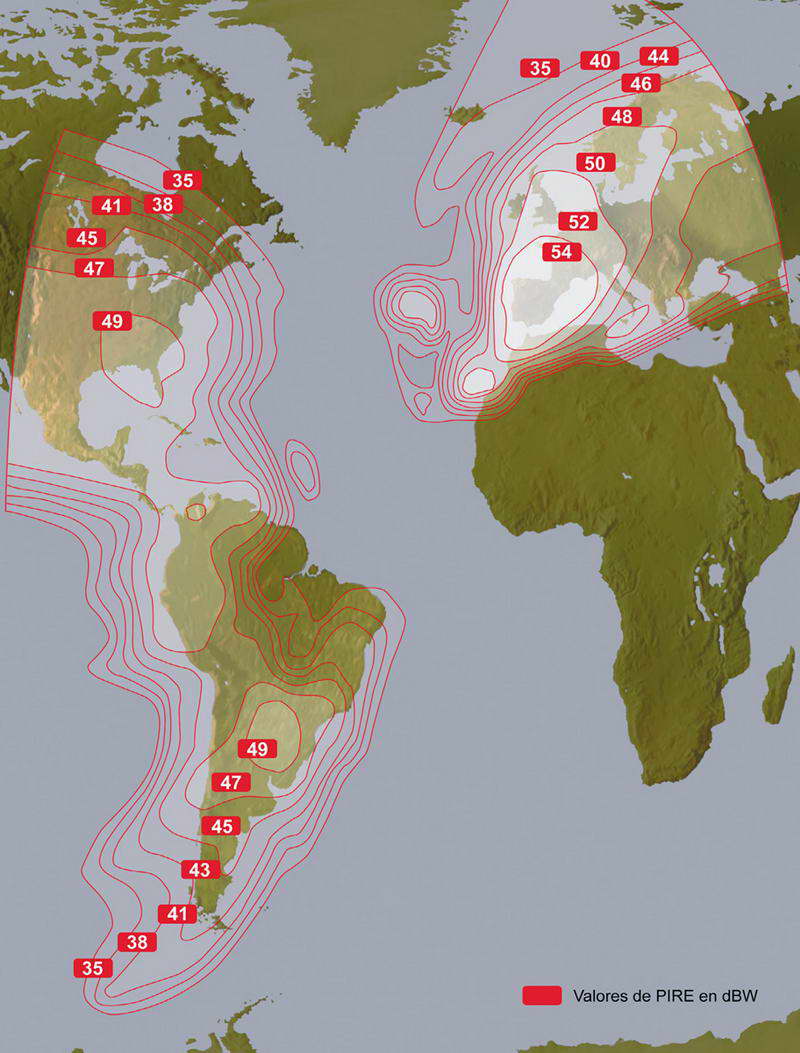

Muchas veces miramos un mapa de pisada o huella satelital y vemos que un mismo satelite puede estar retrasmitiendo una grilla de canales diferentes segun la zona geografica. Un ejemplo de esto es el conocido satelite geoestacionario Hispasat, que para America en banda Ku, tiene una grilla de canales y para Europa otra diferente en la misma banda.Quien vive en España, por ejemplo, no siempre capta los mismos TP que se captan en Argentina en banda Ku.

diferentes Beams satelitales

Una de las tecnologias empleadas se llama "Spot Beam" o "pisada dirigida" y consiste en la posibilidad de enviar una señal hacia un area del planeta de manera definida. Para ello, el satelite debe poder tener esa tecnologia incorporada en su Hardware y Software, entonces no cualquier satelite puede hacerlo. las frecuencias de un spot beam se pueden re-usar hasta en unos 5 TP diferentes al mismo tiempo, es decir, si en tu ciudad estas viendo los canales de un spot beam, posiblemente en otra ciudad vean diferentes canales por el mismo TP del satelite sin que un spot beam interfiera a otro spot beam. este metodo se lo llama "empleo de frecuencias reusables". un spot beam puede cubrir un radio de hasta 480 km y fuera de este radio, la señal decae rapidamente debido a que se lo usa para cubrir una cierta region del planeta.

antena de arrays ubicada en el satelite

esquema de funcionamiento de los arrays

Seguramente hemos visto la frase CONUS beam en algunos TP, la misma significa CONtinental US, o sea que cubre el continente de EEUU de manera total.

los spot beams tienen dos areas denominadas, high beam (alto beam) y el fringe beam (bajo beam). el high es el centro del area del spot beam y es donde la señal sera mas fuerte, de unos 480 km de diametro y a partir de alli la señal comienza a ser marginal, esta es el area del fringe beam o low beam (bajo beam) donde la pisada del satelite disminuye y se requiere usar cada vez antenas de mayor diametro para intentar recibirla.

Algunas areas marcadas como spot beam puede que no se encuentren cubiertas tal como muestra la pisada del satelite, debido a desiciones economicas de los dueños de la señal , pero tambien algunos spot beams pueden cubrir mayores areas que las marcadas en el mapa, tambien por intereses personales de los dueños de la señal o por razones tecnicas innherentes al satelite y su pisada. podemos llamarle "efecto colateral" que suele beneficiar a algunos ftaperos que desean captar un satelite fuera de pisada, pensaban que era imposible y resulta que el mismo se puede captar perfectamente.

Los Beams GLOBALES, HEMISFERICOS y de ZONA se emplean mayormente en banda C, el Beam Global cubre cerca de 1/3 de la superficie terrestre. los Hemisfericos cubren la mitad o menos de un Beam global y los haces zonales son puntos en zonas particulares de la tierra; son mucho más pequeños que los haces hemisféricos. Todos los bems tienen como mision apuntar la señal con precision en un area que puede ser pequeña o muy grande. Para hallar una comparacion, los beams se paecen mucho a las celdas de celulares, entonces varios beams cubren una gran area  definida, reemplazando una antena parabolica que cubriria la misma area y aun mas debido a que por su forma fisica no puede evitar enviar la señal a areas no deseadas.

Entonces, al mirar la huella o pisada de un satelite o consultar la grilla de canales debemos prestar mucha atencion a este dato del beam activo, si es que se indica alguno, ya que los TP cuyo beam no coincida con nuestra region, no los veremos ni disfrazados de arthur clarke, a menos que por esas casualidades nuestra estacion se encuentre cerca de la region del beam por estar en una ciudad limitrofe o porque el spot beam a modificando inesperadamente su pisada y nuestra antena nos permite la recepcion.

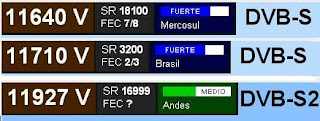

Veamos un caso concreto en el satelite  de la posicion orbital 63 W, de nombre EDS2 (estrela do sul 2). Vemos que algunos TP indican "mercosur" despues de indicar la frecuencia del mismo, pero otros indican "Brasil" y "Andes". Si estas en Argentina, es muy probable que captes solo el beam "Mercosur", pero los otros dos no. otro ejemplo puede ser el satelite de 78 W el Venesat 1, que tiene TP con la indicacion de "venezuela Ku" y otro de "america del sur ku". En este caso solo los TP de america del sur podrian verse desde Argentina en general.

Por eso es importante conocer la posicion orbital de un satelite, para calcular los datos de apuntamiento, despues, la pisada de un satelite  para saber el diametro del plato y  luego, los beams del satelite para determinar la grilla de canales que podremos ver.

Saludos Cordiales

FTApinamar
