El LNBF Multipunto para banda C (2)

Hace tiempo se publicó acerca del LNBF multipunto y hoy, muchos años despues, se amplia la informacion existente sobre el mismo, debido a que se presenta como una solucion equivalente al lnbf  Twin/Quad monopunto o el  lnbf Octo para banda C y sigue generando dudas su correcta implementacion en una estacion satelital tipica. La version multipunto para banda Ku se llama tambien "Unicable" aunque este apodo se usa ultimamente para los lnbf de banda C.

Como primer dato interesante sobre el multipunto para banda C, tenemos que diferenciarlo del lnbf multipunto para banda Ku, el cual no es de uso practico para FTA genuino dado que las versiones del mercado actual solo cubren porciones limitadas de la banda Ku y con osciladores de frecuencias muy particulares que no siempre pueden configurarse en el receptor satelital. En general, los multipunto para banda Ku son lnb construidos para su uso especifico con ciertas empresas satelitales y no fueron pensados para FTA.

Como se ve en el diagrama, el lnb multipunto tiene dos osciladores independientes que funcionan a la vez, uno para la polarizacion vertical y otro para la polarizacion horizontal. Entonces un oscilador de 5150 y otro de 5750 se ocupan de las polarizaciones, dado que la banda C  no ocupa mas de 500 mhz desde 3700 a 4200 mhz, la salida del lnb en banda L alcanza para ambas polarizaciones desde 950 a 1450 mhz y desde 1550 a 2050 mhz. Recordemos que el receptor satelital tiene capacidad de recepcion para unos 1200 mhz de banda L, desde 950 a 2150 mhz, asi que eso significaria hasta 600 mhz utiles para cada polarizacion, Por esta causa el multipunto no puede ser de banda C extendida completa que requiere 800 mhz por polarizacion, es decir 1600 mhz de ancho de banda total donde solo se cuenta con 1200 mhz como se ha dicho.

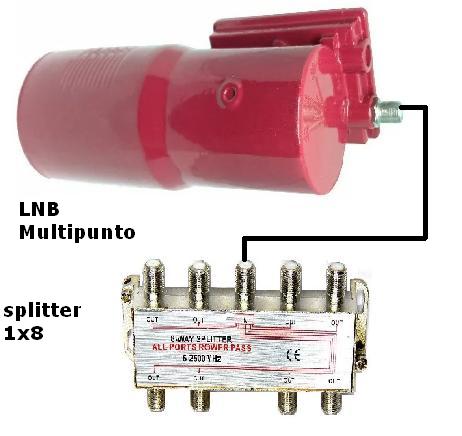

La mayoria en la web presenta asi al lnbf multipunto

Aqui vemos en detalle el mapa de  los osciladores del lnb multipunto, las frecuencias de salida en banda L y la polarizacion presente. Si bien se publicitan lnb multipunto de banda C extendida desde 3400 mhz como es el caso de la imagen del lnb de este articulo, vemos que por razones tecnicas,  solo puede recibirse la banda C desde unos 3600 mhz en mas (como es el caso del lnb multipunto de Century mas abajo), pues es una limitante del receptor satelital y del offset utilizado de 600 mhz. Por eso la contradiccion en la etiqueta del lnb, que dice 3.4 a 4.2 ghz pero en banda L vemos que cubre dos porciones de 500 mhz cada una, como lo hace un lnb que cubre desde 3.7 a 4.2 ghz. El dato esta errado. y lo mas extraño es que no es el unico lnbf que publicita asi. He visto otros que repiten el mismo error.

lnb Century cubre desde 3.6 a 4.2 ghz

salida 950 a 1550 mhz y 1550 a 2150 mhz

Esta limitacion del multipunto puede ser una contra a la hora de comprar un lnb para banda C dado que algunos satelites trabajan en banda C extendida, es decir, desde 3.4 ghz y de usar un lnb multipunto perderiamos la recepcion en esa porcion de 300 mhz de la banda C.

Entonces tenemos que un lnb multipunto cubre banda C desde 3.7 a 4.2 ghz o desde 3.6 a 4.2 ghz en el mejor de los casos, y la conmutacion de polarizavion se realiza por el cambio de un oscilador interno a otro, asi que nuestro receptor debe poder tener la opcion en su configuracion de 5150/5750 a la hora de elegir el lnb. De no tener la opcion en el receptor, pero si tener por separado la opcion de 5150 y la de 5750 podria intentarse recibir las polarizaciones por separado como si se tratase de dos lnb diferentes y de dos satelites diferentes, y de ultima, si solo disponemos de la opcion de 5150, considerar que la polarizacion faltante se encuentra a +600 mhz de offset, asi que restandola al valor offset de los TP podremos recibirla (en banda C la operacion con los osciladores es a la inversa de Ku). Como se ve, siempre existe una opcion alternativa.

Respecto a la fuente de alimentacion para el lnbf multipunto, puede usarse una tipo switching DC con un voltaje de 12 a 18 volts y 1 amper con el positivo al centro del conector "F". Hoy en dia se consiguen unas de 13.5 volts, otras de 15 volts que sirven perfectamente para tal fin.

Ahora veremos como resolver la alimentacion mas conveniente del lnb multipunto y las consecuencias de usar un splitter comun para incorporarlo al circuito de nuestra estacion satelital.

Diagrama sugerido de uso via splitter

Multipunto + splitter segun se sugeria:

Si bien ultimamente solamente se expresa que el lnb puede dar señal hasta a 8 receptores y no te sugieren como (porque han caido en la cuenta que a veces no es tan facil), años atras se mencionaba el uso de un splitter comun como divisor de la señal. Asi que primero veremos esta opcion sugerida teniendo en cuenta que un splitter no solo divide la señal en x bocas sino tambien que la atenua al nivel de (1/x * 100) % en cada boca. Entonces un splitter x 4 bocas atenua la señal de entrada llevandola a 1/4 * 100 = 25 %. eso puede representar un problema si el cable hasta el receptor es muy largo o ademas pasa por un diseqc,etc. Todo splitter divide literalmente la señal entrante pero reparte el mismo voltaje entrante a cada una de las bocas de salida. Y ese es el problema principal.

desde el blog se sugiere una solucion mejorada

Si usamos un splitter comun, que deja pasar el voltaje en las 2 bocas, cada receptor le enviará 14 o 18 volts de voltaje segun sea la polarizacion elegida, no porque lo necesite el lnb sino porque el receptor asi funciona conmutando polarizacion por voltaje. Entonces, en el lnb en algun momento cuando un receptor reciba un canal en V y en otro receptor se reciba un canal en H, se encontrarán 2 tensiones diferentes a la vez. Como  el lnb modifica la polarizacion por frecuencia del oscilador, teoricamente no habra bloqueos en ese lnb, pero si habra una superposicion de voltajes diferentes desde 2 receptores y ni hablar si son mas. Que puede ocurrir ?. nadie  lo sabe, pero si seguramente se lo intuye. No es bueno que haya choque de voltajes en el lnb.

Por eso es que un splitter comun solamente no es el mejor divisor para este tipo de lnbf, sino que deberia usarse un splitter tipo TAP o tambien llamado POWER TAP. un splitter donde una boca deje pasar el voltaje y las otras bocas no, pero si deja pasar la señal de satelite. entonces usariamos un splitter TAP de hasta 8 bocas donde 7 de ellas no dejan pasar el voltaje y una de ellas si y en esa boca conectamos una fuente de alimentacion DC de 12 a 18 volts 1 Amper de manera permanente, positivo al centro, con una llave de encendido accesible a todos en la casa. Y asi alimentamos a nuestro lnb multipunto sin problemas de voltaje.

Multipunto con un solo receptor y varias antenas (lnb)

Cuando tenemos un solo receptor satelital, el multipunto podemos usarlo como si fuera un lnbf comun monopunto. conectamos la salida del lnb a nuestro diseqc y seteamos en el receptor 5150/5750 y listo ya que al tratarse de un solo receptor nunca habra choque de voltajes. tampoco habra problemas con otros lnb porque el diseqc hace que se elija un lnb a la vez. No necesitamos splitter ni alimentar el lnb aparte, sino que es bien recibido por la estacion satelital como uno mas del grupo. Este es un caso especial.

Varios Multipuntos banda C y varios receptores:

Cuando compramos varios multipunto de banda C y usamos lnb twin/quad/octo de banda Ku o no tenemos ningun lnb de banda Ku instalado, podemos organizarnos para alimentarlos desde una fuente de tension de 12 a 18 volts unica y de un minimo de 500 Ma por lnb y luego usar directamente TAPs para distribuir la señal a los diseqcs de cada receptor satelital. Tambien podriamos usar en este caso especial splitters comunes dado que todos los lnb son multipunto de banda C solamente, pero, el dia que ampliemos la estacion a banda Ku tendremos que modificar las conexiomes por TAPs. Asi que conviene comenzr bien desde el principio.

Multipunto en una estacion con varios receptores

1. Con un splitter TAP ???

Deberia usarse un splitter TAP o tambien llamado TAP, que es un splitter donde una boca deje pasar el voltaje y las demas no, pero si dejen pasar la señal satelital. entonces usariamos un splitter TAP de 3 a 8 bocas donde solo una de ellas deja pasar el voltaje y en esa boca conectamos una fuente de alimentacion de 12 a 18 volts, 1 Amper de manera permanente o con una llave de encendido accesible a todos en la casa. Y por las bocas restantes del TAP, que solo dejan pasar la señal, conectamos nuestro lnb multipunto  a los diferentes diseqcs del circuito de varios receptores.

2. Con un multiswitch comun ???

Existe otra posibilidad teorica, dentro de los posibles "caprichos tecnicos", y es usar un multiswitch, pero esta opcion deberia ser mas elaborada ya que nuestro multipunto tiene ambas polarizaciones en una sola boca y el multiswitch las requiere en dos, asi que para eso deberiamos primero aislar nuestro multipunto con un TAP 1x3 donde una boca conduce voltaje y por esa boca aliomentamos el lnb de manera independiente. Luego las restantes dos salidas las conectamos a las dos entradas de 14 y 18 volts del multiswitch.

A ver si entendemos la situacion: el multipunto conmuta la polarizacion por frecuencia pero el multiswitch conmuta la polarizacion elegida por voltaje. asi que debemos valernos del voltaje para activar el multiswitch y del cambio de osciladores para activar el multipunto. Por eso configuramos como multipunto el receptor con 5150/5750 pero habilitamos el voltaje de polarizacion para activar el multiswitch.

Finalmente en el receptor elegimos el oscilador 5150/5750 y dejamos activo el voltaje para accionar el multiswitch. En teoria podria funcionar asi un lnb multipunto con un multiswitch sin ocacionar problemas de voltajes encontrados. Claro que para este caso, no ahorramos mucho dinero ya que igual se requiere un splitter de 1 Power + 2 TAP y un multiswitch 2x4 o mas grande.

Todas estas opciones y variantes surgen de analizar las posibilidades de conexion de un lnbf multipunto y su inclusion en una estacion con varios receptores satelitales, que es el comun de las estaciones FTA.
