HUMOR parabolico (307)

DIVERSION  PARABÓLICA

Practique boogieboard o skinboard este verano proximo mediante

una antena parabolica offset y mucho mejor si es tipo eliptica.

Las imagenes hablan mas que mil palabras...

Saludos Cordiales

FTApinamar

Protector para el LNB

PROTECTORES COMERCIALES

Si bien el LNB viene encapsulado en una carcasa de plastico, la parte mas sensible del mismo es la boca del feed, por donde entran las señales de alta frecuencia. En esa area suele ser de menor espesor que el resto y con los años se termina dañando permitiendo el paso del agua y la humedad, a la electronica interna. Ademas los rayos UV hacen su trabajo dia a dia.

Por eso desde hace ya un tiempo, han aparecido en el mercado unos protectores o cubiertas para el LNB, que algunos califican ademas como "antilluvia", insistiendo en que mejora la recepcion de television satelital en dias de tormenta debido a que protege el LNB de la atenuacion por las gotas de lluvia o la nieve adherida en la boca del LNB. En sintesis, promocionan que aumenta la vida util del LNB y promete una señal de banda Ku mas estable por unos 30 dolares en EEUU y unos 50 a 70 dolares en Argentina si la compra se hace en el exterior.

La propaganda afirma  en un pdf que estos protectores ante lluvias "livianas" permiten mantener una señal del 100x100 de calidad frente a la caida de hasta el 70x100 de la calidad en un plato con lnb sin proteccion, y ante lluvias "fuertes", mantener el 100x100 de calidad frente a una caida de la calidad hasta el 50x100 en un plato con lnb sin proteccion. Logicamente estos valores salen de experimentos de laboratorio, pues en la vida real, no siempre se atenúa la señal al punto de caer cuando llueve sino mucho antes, cuando el cielo esta totalmente cubierto o nublado y contra eso no hay protector que funcione. A continuacion las imagenes del mismo.

PARA LNB DE BANDA KU

+

Fotos del protector instalado

Lluvia o Nieve

PARA  EL  LNB  DE  BANDA  "C"

El tipico de antenas grandes, que viene con un plastico para

atornillar en el escalar plano y el capuchon que calza a presion.

en mexico se venden a  unos 2500 pesos Argentinos al cambio.

Otros modelos de Protectores Banda Ku

PROTECTORES  "ARTESANALES"

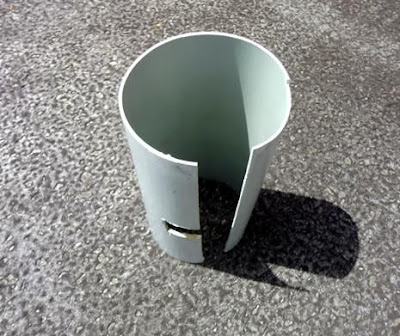

Protector para LNB de banda Ku con un caño plastico

En Argentina, debido al altisimo valor del dolar, se usan alternativas artesanales para cubrir el LNB y protegerlo del Sol, la lluvia y hasta del granizo ocacional. Este es solo un ejemplo.

corte longitudinal y el corte por el skew para el conector F

protectores para lnb de banda C

realizados con un recipiente plastico

un envase plastico para miel de abejas que despues

se transforma en un util protector del LNB

el clasico envase plastico de gaseosa de 2.25 lts

protegiendo el LNB, conectores  y cableado

USANDO PRODUCTOS QUIMICOS

Finalmente tenemos una "solucion" mas y es emplear agentes del tipo hidrofobico, que repelen el agua que se impregna en la tapa del feed del lnb, si bien este tipo de soluciones quimicas funciona solo para los ciertos casos donde para de llover y se debe esperar que las gotas sobre el lnb se sequen para ver un poco mejor la tv satelital.

Los productos repelentes de la lluvia para cristales son un líquido que normalmente contiene, entre otras sustancias, resinas acrílicas y polímeros transparentes. Estos se adhieren sobre la superficie del vidrio, rellenando los poros y formando una película duradera a la intemperie.

Si no tenemos este tipo de liquidos que suelen venderse para los cristales de los automoviles, el metodo del "ftapero del tercer mundo", consiste en  una sencilla solucion domestica, tomando la rodaja de una papa para pasarla sobre la boca del lnb previo a la tormenta ya que dura poco tiempo su efectividad.

Cobertores para todo el Plato Parabolico

Finalmente tenemos fundas para antenas que cubren totalmente el plato y el lnb. Las mismas son de un material libre de plomo o metales, como el polietileno de alta densidad tratado contra los rayos UV, para evitar la atenuacion de las señales satelitales y a la vez deben ser resistentes para evitar que el viento las desgarre y el sol las termine arruinando. En brasil una de las empresas que fabrica estas telas para proteger parabolicas es Ligasat, VER , otra empresa es maxin, VER2

Como siempre, el empleo del tejido plastico conocido en Argentina como "mediasombra" es una cobertura economica para nuestra antena parabolica, principalmente en caso de granizo, pero tiene el inconveniente de capturar tierra, hojas,etc, asi que requiere una limpieza periodica.

Tambien tenemos  los cobertores de antena de material plastico duro,

con forma conica, que protegen los platos de la nieve y el granizo,

este tipo de elementos se ven mas en antenas profesionales.

Espero este brevet sobre protectores y alternativas

les sea de utilidad a la hora de pensar en cuidar la antena,

especialmente con los cambios climaticos que estan ocurriendo

Saludos Cordiales

FTApinamar

HUMOR parabolico (306)

MONTURA  "PLASTICA"

Para vos que creias haber visto todo en FTA...

En algunos casos el caño plastico se ha reforzado

mediante otro caño plastico interno,

el resto se asegura con precintos y tornillos.

(Se postean varias fotos para los ávidos de imagenes)

Saludos Cordiales

FTApinamar

Unboxing Satfinder Dr.HD 1000s (5)

COMO  EDITAR / AGREGAR  UN TP

EN  EL  SATFINDER  DR.  HD  1000S

Debido a las caracteristicas del satfinder y sus menús, a algunos usuarios se les complica el ingreso manual de TPs y por eso se realiza este instructivo adicional que intenta ayudar a facilitar la carga de datos de algun TP de cacerias, tipica actividad previa  a un apuntamiento satelital. La edicion o el agregado de TPs se realiza desde el mismo menu de opciones.

Para editar un TP existente...

ir a la opcion de SAT SETUP

En esta opcion podremos editar o agregar TPs

Pulsar la tecla VERDE (editar Sat)

o FLECHA izq o der para elegir satelite

en cada opcion podemos hacer mas de una accion

pulsar FLECHA abajo

Pulsar la tecla VERDE (editar TP)

o FLECHA izq o der para elegir un TP

Pulsar la tecla VERDE (editar sat)

o FLECHA der asi pasamos a los tp

elegir tp con FLECHA abajo o arriba

ahora posicionados en los TP tenemos...

tecla VERDE editar datos del TP

tecla AMARILLA agregar un TP

tecla AZUL borrar un TP

tecla ROJA buscar canales del TP

Elegimos el satelite 24.5W y el TP  3795

para nuestro ejercicio de edicion del TP

tecla VERDE editar

podemos cambiar frecuencia, symbol rate y polarizacion

elegir con flechas arriba o abajo

elegimos ejemplo satelite 27.5W banda C

mediante FLECHA derecha o izquierda

elegimos ejemplo frecuencia 3795

mediante FLECHA derecha o izquierda

pulsar tecla OK

aparece teclado virtual en plantalla para ingresar datos, pero nosotros volvemos a teclear la misma frecuencia porque no deseamos cambiarla, pero podemos teclear cualquier otra. el teclado virtual es tedioso de usar, pero se supone que se usa en una caceria y no lo usamos a cada rato. con las flechas vamos sobre cada numero de la frecuencia y hacemos OK.

con las flechas vamos sobre cada numero

de la frecuencia y pulsamos OK.

asi 3 ok 7 ok 9 ok 5 ok

3795 se va formando la frecuencia en el renglon superior

elegimos con las flechas la tecla virtual ENTER  y le damos OK

asi cambiamos la frecuencia del TP y volvemos a la pantalla anterior.

Con el symbol rate es igual.. se hace como con la frecuencia.

se ingresan los numeros del mismo con OK y al final ENTER

la polarizacion es mas facil flecha derecha o izquierda cambia de H a V

para terminar el ingreso o modificaciones pulsar la tecla BACK

del satfinder, y queda grabado el TP en el satfinder

Para agregar un TP nuevo...

ir a SAT SETUP

pulsar la TECLA VERDE

elegir satelite con FLECHA abajo o arriba

flecha al costado para pasar a la lista de TP del satelite.

tecla amarilla ADD (agregar)

abre el editor de un nuevo TP pero con todos los datos en cero

Darle OK a la frecuencia y escribir una nueva como se ha explicado.

despues darle OK al symbol rate y escribir uno como se ha explicado.

elegir polarizacion como ya se ha explicado para la edicion de TPs.

pulsar BACK y queda grabado el nuevo TP.

si dejamos todos los datos en cero, el tp no se ingresará.

El control remoto nos servira para ingresar SOLO lo que sean numeros facilitando no tener que usar el teclado virtual del satfiinder para esa tarea. PERO a la hora de terminar de ingresar la frecuencia o el SR  si o si, hay que usar el teclado virtual para la tecla virtual ENTER y luego OK.

Hay otra manera de modificar los TP y es editando los XML y modifcando a mano los valores de los TP, frecuencias, SR, polarizacion,etc y cargando ese XML en nuestro satfinder como ya se explico en el blog en articulos anteriores.

Vamos a encontrar que algunos TP no coinciden con los de EDS porque la pagina  donde se crean los XML esta desactualizada o porque aparecen tambien los TP que no tienen pisada en america pero que son del satelite. Recordemos que es un satfinder y no el receptor satelital que usamos todos los dias y que mantenemos actualizado todos los dias. El satfinder es solo una herramienta para cazar un satelite o ajustar la antena. seguramente cada vez que lo usemos habrá TPs que ya han cambiado de frecuencia o de SR. para eso tenemos la opcion de blindscan o busqueda ciega y asi tendremos los tp al dia. En realidad con uno o dos TP que ingresemos alcanza para cazar un satelite y despues podemos hacer busqueda ciega para capturar los demas TP del satelite.

Saludos Cordiales

FTApinamar
