Los LNBF para banda Ku y de cuello angosto tuvieron su epoca de promocion hace unos años cuando se los llamaba popularmente como "antilluvia" aunque en ninguna parte del instructivo de fabrica se mencionaba tal caracteristica del lnb, solo se mencionaba que estaban sellados para que no les entrara el agua, algo que obviamente les sucede a todos los LNB del mercado. Asi que el apodo de antilluvia se debe seguramente a alguna publicidad de venta y a la creencia popular que genera estos mitos satelitales en torno a un dispositivo diferente por la falta de un anillo escalar conico metalico en la boca del lnb,
En esta oportunidad llegò a mis manos uno de estos extraños LNB y enseguida no resistì la tentacion de desarmarlo para ver si era igual a otros que habia conocido solo por imagenes y evidentemente asi era. En la boca del feed todos tienen una especie de dielectrico plastico que recuerda a dos escalares en montura back-back o espalda con espalda.

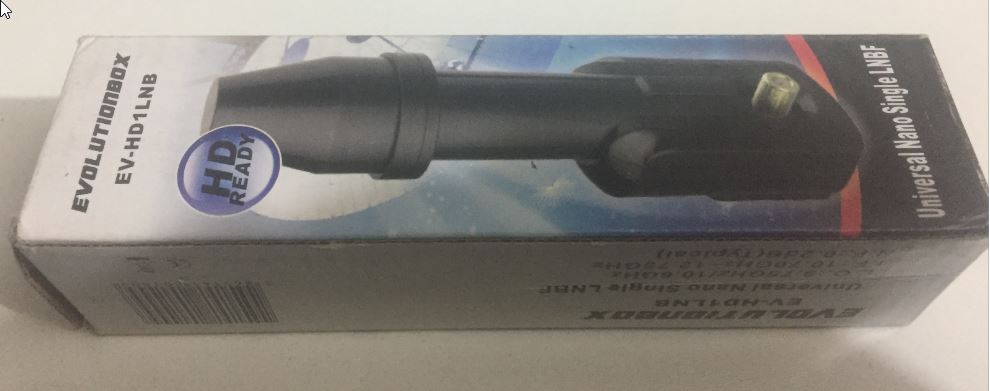

Una caja de carton duro y rustico con una imagen a color del lnb y algunos datos tecnicos es toda la presentacion del lnb Evolutionbox para banda Ku. El anuncio de que es "HD ready" podria hablar de un buen desempeño con los canales HD del satelite, a pesar de que su circuiteria electronica es evidente que ocupa un reducido espacio comparandolo con otros lnb de buena calidad.
Es un lnb tipo universal, asi que eso significa que los datos para setearlo en un receptor satelital son 9750/10600 mhzy que recibe toda la banda Ku desde 10.7 a 12.75 ghz. Tambien se nos informa que la figura de ruido tipica, es decir la mejor alcanzada, es de 0.2 dB s/r y es apto para antenas de cuello angosto de 23 mm y en brackets de 40 mm se debe usar un adaptador plastico.
En esta cara de la caja repite la informacion tecnica del lnb ya que no trae una hoja de especificaciones ni manual, asi que es toda la informacion de que se dispondrà. Si ademas se busca por internet no hay mucha info adicional acerca de este lnb, ni comentarios.
Una etiqueta adherida al lnb indica la misma informacion que la caja.
Como es un lnb de cuello angosto de 23 mm,
trae un adaptador plastico para brackets de 40 mm.
donde esta el conector "F" tiene un protector para la lluvia,
a corredera que protege un poco el conector en uso.
Vista superior del lnb marca evolutionbox
Despiece del lnb quitando las partes plasticas de proteccion
Se retira el aro antilluvia y el dielectrico plastico de la boca del lnb
tambien el capuchon plastico de proteccion
Vista cercana del dielectrico plastico y el aro en detalle
Vista del capuchon protector de la boca del lnb
Vista del adaptador plastico para brackets de 40 mm.
el diametro interno del adaptador es de 20 mm,
y el diametro externo del adaptador es de 37 mm.
imagenes del dielectrico plastico interno y el aro de sellado
El lnbf no tiene un escalar conico como sucede en otros, sino que
su boca de 18 mm remata en un dielectrico plastico de 20.5 mm
Vista interna del feed del lnb. se ven ambas antenas V y H.
boca del feed del lnb.no posee un escalar conico
El adaptador plastico para brackets de 40 mm de diametro
no cierra completo sobre el cuerpo plastico del feed
porque el plastico del lnb tiene un diametro de 23 mm
entonces al no "cerrar" por completo queda como de 37x45 mm
seguramente se debe separar en dos partes semicirculares.

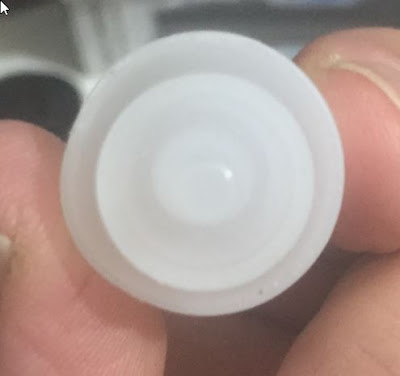

VISTAS DEL DIELECTRICO EN LA BOCA DEL LNBF
El elemento plastico de unos 20.5 x 39 mm que consiste en
un cono central y 2 aros escalares plasticos de cada lado.
DIAGRAMA APROXIMADO DEL MISMO
Recordando mi paso por una escuela Enet (del Conet),
en epocas cuando los dinosaurios gobernaban la tierra,
realicè un croquis del presunto dielectrico misterioso.
Este diagrama me recuerda mas bien la nave shadow vessel de la serie Babylon 5, pero asi se vè este dielectrico plastico que ocupa el lugar del escalar concentrico plano. Falta realizar algunas pruebas del rendimiento del lnb y averiguar, si fuera posible, que funcion especifica cumple ese dielectrico plastico en la boca del feed. mientras tanto solo podemos hacer volar nuestra amplia imaginacion. En este caso no se buscaria descubrir la eficiencia del lnb dado que es de 0.2 dB s/r y hoy en dia ya existen en el mercado lnb de 0.1 s/r, sino mas bien aprender un poco mas de esa tecnologia innovadora.
Saludos Cordiales
FTApinamar
