Hoy aprenderemos sobre
El LNB de banda C y Ku (2)
ESTABILIDAD DE FRECUENCIA:
Se refiere a la estabilidad de frecuencia del Oscilador Local del LNB(F). En el capitulo anterior vimos que los LNB(F) tienen uno o dos osciladores segun el caso y que de la frecuencia de éstos depende la nueva frecuencia intermedia en banda "L" que se envia por el cable coaxil al receptor.
Si los osciladores son "algo inestables" debido a la temperatura ambiente o por causa de la baja calidad de sus componentes, nuestro LNB va a tener muy poca estabilidad de frecuencia, entonces un TP que hoy lo ubicamos en una frecuencia, digamos 3708 mhz, mas tarde aparecerá en 3711 mhz. Esto se traduce en el hecho que, llegará el momento que dejamos de ver los canales del TP, no por fallas tecnicas del emisor de la señal ni desapuntamiento de la antena de nuestra estacion, sino porque ha ocurrido un "corrimiento de frecuencia".
Es bueno recordar que cada TP o transponder del satelite puede contener uno o varios canales de TV, o de radio, o ambos. tambien pueden contener canales de datos que no se reciben con el receptor satelital para FTA.
Segun el valor del s/r o "symbol rate" del TP y el valor del "FEC" se puede estimar el ancho de banda del mismo. Lo cierto es que cada canal satelital, aun con los valores minimos de s/r (valor de 1000) ocupará uno o más de 1 mhz de ancho. esto significa que si el canal se encuentra en 12134 mhz, tambien lo recibiremos si cambiamos la frecuencia a 12135 mhz. Y lo mismo puede suceder retrocediendo en la frecuencia a 12133 mhz si es que el canal se extiende hacia alli. Cada canal de TV satelital entonces, puede recibirse en mas de una frecuencia segun su ancho de banda. Por eso es que las paginas de EDS y BSD nos indican que un canal de Tv se encuentra en una frecuencia pero bien puede ocurrir que en nuestro receptor la tenemos captada en otra muy cercana.
Especificaciones tipicas de un lnbf banda C
se ve que su estabilidad es de + o - 1,5 mhz, es decir 3 mhz.
Si miramos las especificaciones tecnicas de los LNBF para FTA, veremos que fijan en general la estabilidad del oscilador local entre 1 mhz y 3 mhz. Eso significa que la frecuencia del oscilador del LNBF puede variar hasta unos 3 mhz de la establecida. Eso se traduce en que la grilla de TP y canales del satelite se desplaza tantos megahertz como se desplace el oscilador del LNBF y si el mismo es ademas de baja calidad de componentes o diseño, el corrimiento puede ser mayor. Ahora la pregunta del millón: que hace que la frecuencia del oscilador del LNBF se desplace ?. Otros dirán, Bueno, pero si yo hago BlindScan o busqueda ciega, el receptor me encuentra todos los TP y los canales disponibles del satelite y no me interesa demasiado si existe un corrimiento de frecuencia de pocos Mhz. Y hasta cierto punto es verdad. No es un corrimiento de frecuencia "exagerado".
Pero, si como buenos ftaperos, nos gusta mantener la grilla de canales actualizada diariamente, basado en los informes de la pagina de EDS o BSD, donde se informan los nuevos canales que van apareciendo o los que han cambiado de frecuencia, entonces alli descubriremos que la situacion se complica porque la frecuencia informada por estas paginas web, al ser ingresada al receptor, y solo en nuestro receptor, por causa del LNBF usado, puede que no corresponda a un canal activo. La ingresamos y el TP no tiene señal.
Otra situacion sucede cuando el corrimiento ocurre mucho tiempo despues del primer blindscan y asi comenzamos a perder "misteriosamente" canales de nuestra grilla, generalmente los de menor s/r o menor ancho de banda primero y confiados en los datos de EDS o BSD pensamos que esos canales se han salido de la grilla del satelite cuando en realidad estan alli, pero desplazados de frecuencia, unos Mhz mas arriba o abajo de la frecuencia esperada.
Hoy en dia, con canales de TV de bajo s/r es mas facil que ademas de desplazarse el canal a una frecuencia cercana, esta nueva frecuencia a su vez coincida con la del canal vecino que esta desplazado en el mismo sentido. Entonces una serie de canales desaparecen poco a poco de la grilla del receptor.
Por lo contrario, en canales o mux de alto s/r y por lo tanto de varios megahertz de ancho, es muy posible que este corrimiento de frecuencia pase "desapercibido", dado que el desplazamiento ocurre dentro del amplio ancho de banda propio del canal o el mux de canales, a lo sumo, quizas la señal baje algunos puntos en el indicador de calidad del receptor, pero se siguen viendo estos canales.
Por esto debemos adquirir un Buen LNBF, de buena marca, de buena calidad, de buena estabilidad de frecuencia, de bajo ruido, y reconocidas sus prestaciones por otros ftaperos mas experimentados, para evitarnos estos problemas domesticos que hoy comentados en estas paginas, parecen un poco exagerados, pero cuando le suceden a quien recien se inicia en el FTA lo ponen bastante nervioso.
Por eso los foros FTA son sitios muy importantes en la vida de un ftapero. No dejen de registrarse en uno de ellos y alli hacer todas sus consultas sobre el hobby. Con el tiempo se rodearan de buenos amigos y hasta podran repetir el ciclo de la vida, compartiendo y enseñando lo que de los foros han aprendido y asi convirtiendose en multiplicadores del hobby.
Por eso los foros FTA son sitios muy importantes en la vida de un ftapero. No dejen de registrarse en uno de ellos y alli hacer todas sus consultas sobre el hobby. Con el tiempo se rodearan de buenos amigos y hasta podran repetir el ciclo de la vida, compartiendo y enseñando lo que de los foros han aprendido y asi convirtiendose en multiplicadores del hobby.
PARA USUARIOS AVANZADOS:
Pensemos un momento en la estabilidad de frecuencia de los LNB profesionales, tipo DRO, muy usados por muchos años en sistemas profesionales, que tienen hasta 150 Khz de estabilidad (250 khz es la cuarta parte de 1 Mhz). Sea el caso del LNB marca Norsat 8220 cuya estabilidad es de 150 khz a temperatura ambiente, pero se eleva a 500 khz si la misma se mantiene entre -40 y +60 grados, aunque aun asi es muy buena. La temperatura de ruido del LNB es de 15k pero por la temperatura ambiente, puede variar a 30k, es decir es un LNB de 0.2 dB s/r, pero puede variar a 0.3 dB s/r si es pleno verano o pleno invierno o si el LNBF es de regular calidad de diseño y componentes. Se informa ademas el ruido de fase y comparandolo con los valores explicados en la leccion anterior, vemos que si bien son buenos, no son los mejores. Pareciera que encontrar ambos parametros muy favorables en un LNBF es dificil, ya que cuando uno es excelente el otro no lo es tanto.
Tenemos tambien los nuevos LNBF simples, de una salida, para banda Ku, marca Avenger PLL321-S2 que indican 300 khz de estabilidad de frecuencia, a una temperatura ambiente de 25 grados. "Sin estabilidad, la ganancia no tiene sentido" indica la propaganda de los mismos. claro que a temperatura de hasta -40 grados o hasta +60 grados, la estabilidad se dispara a 500 khz, pero aun asi sigue siendo muy buena, al lado de la que posee un LNBF tradicional (y que es de 1 mhz a 3 mhz). Se informa el ruido de fase y comparandolo con los valores explicados en la leccion anterior, vemos que timidamente se acercan a las medidas minimas admitidas.
Aqui es donde el ftapero que lee el texto, quiere saber que es eso de DRO o PLL, asi que explicaré el significado de las siglas: PLL significa "Phased Locked Loop" y DRO significa "Dielectric Resonator Oscillator", digamos que son diferentes soluciones electronicas para lograr el mismo objetivo dentro del Oscilador local del LNBF y que el interes del ftapero debe concentrarse en las capacidades diferentes de ambos, que intento resumir en estos 3 puntos:
1. los lnb PLL son mas estables en frecuencia que los lnb DRO.
2. los lnb PLL de baja figura de ruido son mejores para recibir los TP de bajo Bitrate.
3. los lnb DRO de baja figura de ruido son mejores para recibir los TP de alto bitrate.
Espero que estos comentarios simples (o lo mas simples posibles) sobre los LNBF ayuden a entender mejor porque es importante su buena eleccion. No dejemos que el dinero que tenemos ahorrados en el chanchito sea el que determine la compra. Pensemos que el LNBF es parte vital de nuestro receptor satelital y merece nuestra atencion.
El termino Bracket se refiere al soporte para sostener el LNBF en la antena. Para antenas banda Ku offset existen al menos de dos tipos: los Brackets de 40 mm y los brackets de 28 mm. Los LNBF comunes del mercado tienen su cuello normalizado de 40 mm, al menos por fuera del encapsulado plastico que la mayoria posee. muchas veces quitando esa cubierta plastica, aparece el verdadero cuerpo metalico del LNBF y se suele apreciar que el cuello del mismo es de menor diametro, unos 23 mm en mas, y entonces se puede montar en el de 28 mm mediante un suplemento.
Arriba: bracket para lnbf en antena offset
Abajo: Bracket con adaptador para cuello 28mm y 40mm
Arriba: bracket regulable para antena banda Ku offset
Abajo: Bracket adaptador para banda Ku en antena banda C
Bracket adaptador para "Caronas" en antena Offset
Quitar la cubierta plastica y dejar "desnudo" el lnbf para poder montarlo en una antena con bracket de 28 mm, en lo personal, no lo recomiendo. Es preferible cortar la parte plastica por donde se va a sujetar el lnbf y colocar la cubierta plastica en el resto del cuerpo del mismo, sellando con pegamento tipo Poxilina para que el agua no pase y asi dejar nuestro LNBF con un cuello de unos 23 mm pero con su cuerpo cubierto por la carcasa plastica. Esto permite proteger el LNBF de las inclemencias del tiempo y en parte de los cambios de temperatura.
En antenas de Banda C, el bracket adaptador para montar un LNBF de banda Ku, es un dispositivo mecanico adicional que debe adquirirse aparte y adapta el bracket original de 62 mm para el LNBF de banda C y lo convierte en un Bracket de entre 23 a 40 mm. Entonces la boca del LNBF de banda Ku se sujeta a nivel del escalar concentrico plano, que es el punto inicial de montaje para estos casos.
En casos de antenas offset de banda Ku, de hasta 1.2 metros de diametro, usadas para recibir banda C, se compra aparte el Kit del bracket adaptador para este tipo de antenas y el escalar conico de aluminio,que permite montar un LNBF de banda C de 60 mm de diametro en el soporte del LNBF de banda Ku. Como el LNBF de banda C viene sin el escalar concentrico conico, éste viene para agregarlo al LNBF y completar la instalacion.
Brackets para Caronas:
Cuando se desea captar mas de un satelite con una misma antena, se puede emplear un bracket para "caronas" o "coronas" o "multiapuntamiento" y que consiste en un soporte para uno o mas lnbf secundarios con un sistema de guia deslizante que permite regular la distancia y altura de los mismos para poder asi captar satelites que se encuentren hasta unos 6 grados del satelite apuntado. En general el ftapero arma sus propios brackets pues suele intentar cazar satelites a mas de 6 grados de separacion del lnbf central. El problema de las caronas o lnbf secundarios, es que la ganancia de la antena disminuye a medida que nos alejamos del foco de la misma, por esta razon, las caronas se realizan apuntando el lnbf central al satelite mas "debil" y la carona al satelite mas "potente", para compensar la diferencia de ganancias.
Brackets para Caronas:
Cuando se desea captar mas de un satelite con una misma antena, se puede emplear un bracket para "caronas" o "coronas" o "multiapuntamiento" y que consiste en un soporte para uno o mas lnbf secundarios con un sistema de guia deslizante que permite regular la distancia y altura de los mismos para poder asi captar satelites que se encuentren hasta unos 6 grados del satelite apuntado. En general el ftapero arma sus propios brackets pues suele intentar cazar satelites a mas de 6 grados de separacion del lnbf central. El problema de las caronas o lnbf secundarios, es que la ganancia de la antena disminuye a medida que nos alejamos del foco de la misma, por esta razon, las caronas se realizan apuntando el lnbf central al satelite mas "debil" y la carona al satelite mas "potente", para compensar la diferencia de ganancias.
EL ESCALAR CONCENTRICO:
Hemos mencionado el escalar concentrico plano y el escalar concentrico conico. Este elemento tiene varias funciones, una de ellas es tapar las señales que puedan entrar a la antena provenientes de satelites muy cercanos al central, otra funcion es brindar un soporte firme al LNBF a instalar, otra funcion es captar hasta el 5% de las señales que no siempre se reflejan adecuadamente hacia el foco de la antena y encausarlas al LNBF.
Arriba;: escalar de un lnbf de banda Ku en antena offset
Abajo: escalar para lnbf de banda C en antena offset
Arriba: escalar plano para lnbf banda C
en antena de foco central

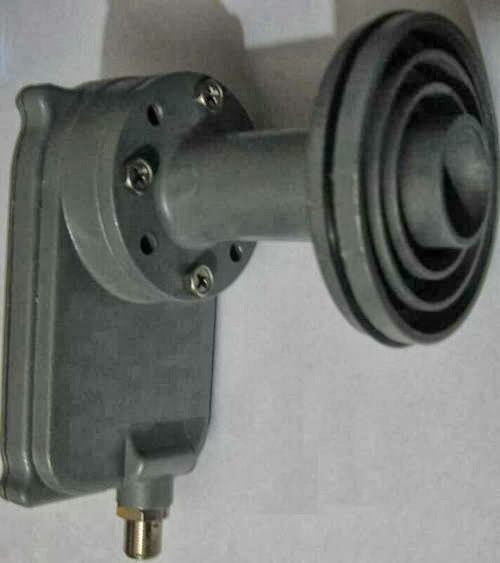

Abajo: escalar plano para lnbf banda Ku
en antena de foco central
Los escalares concentricos planos se usan en antenas de foco central, sean estas de banda C o Ku. Los escalares concentricos conicos, se usan en antenas offset, sean estas para banda Ku o banda C.
La particularidad es que en los LNBF de banda KU para antena offset, el escalar ya se encuentra incorporado al LNBF tipico para FTA, dentro del mismo encapsulado plastico, no asi en los LNBF de banda Ku semiprofesionales tipo flange. Los LNBF de banda C siempre carecen del escalar plano o conico, si bien algunos se suelen vender con un escalar plano en el mismo Kit de materiales y hasta con un dielectrico de teflon por si se lo piensa usar para captar satelites de polarizacion circular.
Los escalares, sean planos o conicos, estan formados por varios anillos concentricos, preferentemente construidos de aluminio o cobre. La separacion y cantidad de anillos es importante para cada banda de trabajo. Es comun que en banda C el escalar plano tenga 15 o 16 cm de diametro, aunque andan en el mercado unos escalares planos de 13 cm que seguramente se usan para caronas pero no tanto para colocarlo en el centro de la antena. El escalar conico de banda C, es similar al plano, solo que los anillos se ubican en forma conica formando un angulo interno. Ese angulo interno es importante para la correcta iluminacion de la antena. Si es muy cerrado, el LNBF ve menos superficie de la antena, si es muy abierto, el LNBF ve la antena pero deja entrar algo de "ruido".
En banda Ku el escalar es pequeño, como puede verse en los LNBF de esa banda, pero los LNBF semiprofesionales flange suelen tener un escalar conico mucho mas grande que los comerciales. algunos escalares de antenas offset ademas de ser conicos, son de forma oval. Hay varios diseños, pero el mas comun es el conico.
EL SKEW o
GIRO DEL LNBF:
Dentro del LNBF, se encuentran las antenas que reciben la polarizacion Horizontal y la polarizacion vertical. Éstas se ubican a 90 grados una de otra. A 36000 km de distancia, el satelite geoestacionario apuntado, emite sus señales hacia la tierra, con su antena en un cierto angulo que varia según la ubicacion geografica de la estacion receptora. El skew o giro del lnbf se realiza para colocar en el mismo plano, la antena del satelite y la antena interna del LNBF.
Asi que es conveniente darle el skew al LNBF previo al apuntamiento de la parabolica, pues eso ayuda aumentar la señal entrante. El valor del Skew lo podemos encontrar en la pagina de www.dishpointer.com y es un dato mas sumado a la elevacion y azimuth, que necesitamos conocer para poder apuntar la parabolica.
Conviene aclarar que recibir los satelites que emiten en "circular" no requiere de darle skew al LNBF, solo es necesario hacerlo con los satelites "lineales", aunque dicen que es buena costumbre girar siempre el LNBF a pesar de que no haga falta.
Experiencias realizadas con la misma antena, mismo LNBF, mismo receptor, mismo satelite, demuestran que el "mejor" Skew es el del Plato parabolico por una muy leve diferencia frente al skew tipico del LNBF. Claro que con el sistema de apuntamiento "Az/El" tipico de las antenas es dificil darle el skew al plato parabolico y solo puede lograrse con las antenas elipticas, que por su montura permiten la rotacion del plato parabolico o las antenas motorizadas que giran el plato y lnbf en conjunto. De todas maneras la diferencia de ganancia obtenida es muy leve, pero explica porqué las antenas motorizadas, con su sistema polar de apuntamiento, daria "mejores" resultados aparentes que una antena fija al mismo satelite.
EN LA ANTENA:
Cuando se trata de antenas offset de banda Ku, podemos observar que el bracket que sostiene el LNBF le permite desplazarse unos centimetros hacia adelante o atras. Esto es asi para permitir la correcta "sintonizacion" del mismo, es decir, que el LNBF ilumine correctamente la antena y se ubique en el punto focal del plato. Conviene al principio que el LNBF se ubique al medio y luego ir desplazandolo milimetricamente hacia a mayor señal en el receptor en ambas polarizaciones.
Arriba: lnbf de banda C
Abajo: lnbf de banda Ku
Cuando se trata de antenas de Foco Central para banda Ku, debemos usar un LNBF de banda Ku para antena de foco central, que tiene el escalar concentrico plano, y, si no tenemos ese tipo de LNBF, podemos usar uno comun universal de banda Ku para antenas offset, pero estos lnbf estan pensados para antenas de hasta 1.2 metros y si la antena es mas grande, es posible que no la iluminen correctamente. De todas maneras, con lo que la "iluminan" alcanza para ver bien la tv en esa banda.
Cuando se trata de antenas de foco central para banda C, el LNBF de banda C tiene una escala graduada en su lateral y si calculamos la relacion foco/Diametro de la misma, por ejemplo, una antena de 180 cm de diametro tiene un foco a los 72 cm, entonces 72/180 = 0.4 luego con ese valor vamos al LNBF de banda C y regulamos el mismo dentro del escalar plano justo en esa marca, que puede estar indicada como "40" en el LNBF. Este es el valor inicial de sintonia del LNBF de banda C. Una vez cazado el satelite, conviene hacer un ajuste fino milimetrico teniendo cuidado, porque mover el LNBF hacia adelante o atras hace que los canales Horizontales aumenten su señal o la disminuyan y lo mismo los Verticales o que desaparezcan algunos de ellos, debiendo hallar el punto medio optimo.
Cuando se trata de antenas Offset para banda C, el ajuste es similar solo que el escalar es conico. Un caso aparte es el uso de una antena offset de banda Ku como antena de banda C para experimentar cacerias de satelites con antenas minimalistas. Alli no vale el ajuste del LNBF antes mencionado porque la antena offset de banda Ku tiene una relacion F/D cercana a 0.65 y el LNBF de banda C suele tener una escala graduada en su lateral que va de 0.28 a 0.42 y no alcanza para la regulacion. Asi que en esos casos se suele usar un satelite potente y que tenga canales FTA en banda Ku y banda C y apuntar en banda Ku la antena al satelite y luego intercambiar el LNBF por el de banda C y su bracket y regularlo para recibir las señales. Una vez ajustado el mismo, apuntamos el satelite deseado.
LNBF OPTICOS:
Hace tiempo que en Europa se emplean LNBF opticos, desde mediados del 2008, y que, para tranquilidad de los ftaperos, tienen una mejor perfomance que un LNBF tradicional (de un 20% promedio sobre un lnbf de 0.3 dB s/r) , pero la ventaja de su uso es que "practicamente" son multiusuarios y por supuesto el uso de la fibra optica para enviar la señal al receptor, tiene mucha menos pérdida que el conocido cable RG6 (0.3 dB por cada 1000 mts de fibra optica). En Latinoamerica no han aparecido en venta aun, quizas porque su costo es varias veces mas elevado que los lnbf tradicionales.
Arriba: Kit de un lnbf optico banda Ku
Abajo: conector de fibra optica tipico
conversor Virtual Optico para 4 receptores
Una explicacion simple sobre el funcionamiento de un LNBF tradicional con respecto al LNBF optico, es que en el primero, la banda Ku esta dividida en 4 sub-bandas, como ya se ha explicado y esas 4 sub-bandas no estan disponibles para varios receptores a la vez, sino solamente una de ellas por vez. En el LNBF optico, se tiene un "conversor" y "apilador" interno que agrupa las antiguas 4 "sub-bandas" de Ku (10.5 a 12.75 Ghz Verticales + 10.5 a 12.75 Ghz Horizontales), en una sola y de hasta 4.5 Ghz de ancho de banda cuya salida es desde 950 a 5450 mhz. Luego la señal es convertida a impulsos de luz laser y enviada por el cable de fibra optica de 3 mm al receptor. Por eso se llama "LNB Optico". En realidad es un LNB como debe ser, eliminandose la "solucion de emergencia" de las 4 sub-bandas que hoy conocemos. Luego, antes de llegar al receptor, la señal es nuevamente convertida de Luz a impulsos electricos mediante una caja conversora llamada "Conversor Virtual Optico", siendo luego entendida por cualquier receptor satelital. Esta caja conversora transforma al LNBF en "Virtual Twin", "Virtual Quad" o "Virtual Octo" segun disponga de 2,4,8 salidas para coaxil a la salida del conversor.
Los LNBF opticos tienen dos salidas, una de ellas, para el cable coaxil rg6, que ahora se usa para enviarle corriente al LNBF y la otra es para conectar el cable de fibra optica que es el que lleva la señal satelital. Esto permite el facil reemplazo del LNBF tradicional usando el cablerio rg6 existente. El conectorizado del conector requiere de herramientas especiales, por eso los cables de fibra optica vienen ya crimpados en diversos largos y si quedan cortos se conecta mas de uno entre si para extender el largo.
Segun las propagandas un solo LNBF sirve hasta para 32 receptores y como la señal es conducida por fibra optica, las señales mas debiles del satelite no sufren atenuacion.
Por latinoamerica, por el momento, lo conocemos solo por fotos, como tambien a los lnbf opticos, pero es bueno hablar un poco de ellos, ya que todo indica que marcan una tendencia en cuanto al futuro del FTA.
Un poco de Historia para entendidos:
En el 2012 aparece el protocolo SAT>IP y en el 2013 aparece el primer prototipo de IP-LNB, que funciona como si se tratara de un LNBF Octo Virtual distribuyendo hasta 8 canales por multicast. Entonces el cable RG6 es reemplazado por un cable de red ethernet UTP categoria 6 (el lnbf tiene conectividad de 1 Gbit) por el cual se transporta la corriente al lnbf (sistema POE, Power On Ethernet) y la señal de salida es tal la IP-TV.
IP LNB, la unica salida es de red ethernet
con conector RJ45, como el
SAT>IP LNB de 8 canales con adaptador PoE
Inverto, modelo IDLI-8CHE20-OOPOE-OSP
Inverto, modelo IDLI-8CHE20-OOPOE-OSP
Entonces, desde el IP-LNB, ayudados por un Servidor de SAT>IP conectado a un tipico Router de Red Lan + Wi-Fi, podemos distribuir la señal de TV satelital via WI-FI a receptores de IP-TV distribuidos por toda la casa y de estos a Televisores LCD Full HD. Tambien podemos enviar la señal via Wi-Fi a notebooks, tablets y celulares y recibirla en estos mediante el software adecuado. Luego por la conexion de Lan desde el router, podemos transportar la señal de Tv satelital por Internet y "compartirla" con otros ftaperos alrededor del mundo, como una señal de IP-TV. El software del IP-LNB podria ser actualizado directamente desde el satelite o por la red y el consumo del mismo, con 8 canales activos, es de apenas 10 watts.
IPTV es la transmision de television por el protocolo de internet, y para recibir canales de Tv por Internet, se necesita una "banda ancha" de ADSL de varios Mbits, al menos 2 Mbits para SD y hasta 8 Mbits si el canal es HD. Para recibirlo se puede usar tanto un receptor de IPTV como una computadora con el software de recepcion especifico. Al menos esto es lo que se comenta sobre estos dispositivos.
Diferencias con los otros LNBF:
(comprensible para iniciados)
(comprensible para iniciados)
Podriamos afirmar que el "LNBF convencional" es el de 1era generacion, el "LNB Optico" es el de 2da generacion y el "IP-LNB" es el de 3ra generacion. La integracion de la señal satelital con Internet, wi-fi y nuestras computadoras es cada vez mayor. Lo mismo sucede con los televisores Smart-TV,etc.
En el LNBF convencional está la primer etapa del receptor y necesita del receptor satelital para que la señal se pueda reproducir en un televisor. El LNBF Optico si bien está mejor diseñado que el convencional, tiene el mismo sistema, y requiere el receptor satelital. El IP-LNB contiene en si mismo, todo el receptor satelital completo y la señal que se transporta por el cable es Multicast.
En el LNBF convencional tenemos cable RG6 al receptor, luego en el LNBF optico se reemplaza por fibra optica que es bastante engorrosa de crimpear, y en el IP-LNB se reemplaza por cable de red con conectores rj45 como los usados en redes informaticas.
En el LNBF convencional tenemos la banda Ku dividida en sub-bandas, con el LNBF optico se tiene una sola banda ancha y un conversor de fibra optica a coaxil permite compartir hasta en 8 receptores satelitales la señal de tv, con el LNBF IP-LNB, se recibe toda la banda Ku y en un protocolo compatible con varios dispositivos como computadoras, celulares, tablets y receptores IPTV, se distribuye la señal hasta 8 de estos dispositivos.
En el LNBF convencional el cable RG6 transporta la señal satelital y la corriente de alimentacion al LNBF. Con el LNBF optico, se requieren dos conexiones, una de alimentacion de corriente y la otra de fibra optica para transportar la señal de TV. En el caso de IP-LNB se requiere solo un cable UTP cat. 6 con conectores RJ45, por el cual se envia la corriente al lnbf y ademas la señal de IPTV.
HOY HEMOS APRENDIDO:
La estabilidad de frecuencia.
Brackets para banda Ku de 40 mm y 28 mm.
Adaptador para Banda Ku en antenas Foco Central de banda C.
Adaptador para banda C en antenas offset de banda Ku.
Escalar plano y conico para banda Ku y banda C.
El skew o giro del lnbf.
Sintonizando el LNBF en la antena banda Ku y C.
LNBF opticos,IP-LNB, diferencias.
Saludos Cordiales
FTApinamar
TÉRMINOS NUEVOS:
(con definiciones basicas para principiantes)
Estabilidad de Frecuencia: se refiere a la estabilidad del Oscilador del LNB. Como la señal satelital se mezcla con la señal del oscilador, si ésta no es estable, la frecuencia intermedia resultante sufrirá un corrimiento de frecuencia. Entonces los canales de Tv se detectarán en una frecuencia diferente a la esperada. Segun la calidad del LNB es su estabilidad de frecuencia, siendo la tipica de 1 a 3 mhz y en los LNB mas profesionales la estabilidad es de 150 hasta 500 khz.
Symbol rate: indica la cantidad de información digital por segundo a la que se emiten los datos de dicho canal. Los más usados y típicos son s/r 27500 o s/r 30000. Puede valer desde 1000 en adelante, aunque he visto de menor valor en canales de pruebas. Un buen receptor satelital debe ser capaz de detectar estos bajos valores de S/R, si no lo hace, es un receptor con un firmware pensado solo para captar saeñales pagas, las que siempre tienen buena potencia y un alto Symbol Rate. Todo receptor util para FTA (aunque lamentablemente despues se use para lo que no es FTA), debe tener "un buen oido" especialmente para las señales debiles y de bajo S/R.
Bitrate: El bitrate (del ingles bit rate) es una tasa o número que nos indica la cantidad de bits que son recibidos en una unidad de tiempo. a mayor bitrate mejor la calidad de video o de audio recibida.
FEC: "Forward Error Correction" o "corrección de errores hacia adelante" es un tipo de mecanismo de corrección de errores que permite su corrección en el receptor sin retransmisión de la información original de tv. EL "mejor" FEC es 1/2 y el "mas duro" es 7/8, ya que se lee uno (de señal) de dos, es decir uno (de correccion) por cada uno de señal, o se lee siete (de señal) de ocho, es decir uno (de correccion) por cada 7 de señal. A numeros menores, la señal es mas facil de recomponer por el receptor sin que aparezca el conocido "pixelado" que es la consecuencia de no poder armar completamente la imagen original. El paso siguiente al pixelado es el "Freezeo" o congelamiento de la imagen, que es la perdida total de informacion sobre la imagen emitida. La combinacion de FEC alto, SR bajo y ademas dvb-s2, complica la buena recepcion satelital con antenas de poco diametro y lnbf de poca estabilidad. Por ello muchas veces estas señales pixelan, si bien tenemos calidad superior al 70% en el indicador del receptor.
Ancho de Banda: en Mhz, se refiere al ancho de la frecuencia ocupada por un canal de tv. se calcula mediante una formula compleja donde SR= DR/(m * CRv *CRcs) y donde SR es el symbol rate, DR es la velocidad de datos, M= factor de modulacion que vale 1 para bpsk, 2 para qpsk, 3 para 8psk y 8qam, 4 para 16 qam. CRv es la tasa de Viterbi FEC y CRrs es la tasa de FEC reed salomon. Sin embargo, Conociendo el Symbol rate, el FEC y tipo de emision es posible estimar el valor del ancho del canal en mhz sin muchos calculos.
Mux: abreviatura de Multiplexado, que hace referencia al canal o frecuencia por el cual se envía una información digital multiplexada (mezclada).Luego al poder "mezclar" varias informaciones digitales en una misma frecuencia, dentro de un mux, podemos encontrar la emisión de varios canales de tv diferentes. Esa es la razon por la cual al escanear algun TP, aparecen no uno, sino varios canales de Tv.
Bracket: es el soporte del lnbf en la antena. existen de 40 mm y 28 mm de diametro para banda Ku y de 62 mm de diametro para banda C en antenas offset de banda Ku.En antenas de foco central el escalar plano hace las veces de bracket para el lnbf de banda C.
Escalar Concentrico: en FTA se usan dos clases. Escalar Conico, para antenas offset y Escalar Plano, para antenas de foco central. su funcion es la de concentrar las señales dispersas y dirigirlas hacia el lnbf y a la vez evitar interferencias de satelites muy proximos, entre otras funciones.
Sistema Az/El: montura tipica de las antenas para FTA gracias a la cual es muy facil girar en sentido horizontal el plato para darle azimuth o mover en sentido vertical el plato para darle la elevacion. Otras antenas traen un pie cilindrico que dificulta darle al plato estos movimientos o tiene un pie con varios soportes regulables que se emplean generalmente en antenas de cableras.
Fibra Optica: es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra. La fuente de luz puede ser láser o un LED. La fibra optica no transmite energia electrica por ello la energia debe ser provista por conductores separados. En cada extremo de una fibra optica se emplea un conversor de luz o conversor de fibra para transformar los impulsos electricos en señales luminicas y luego para convertirlos nuevamente de luz a impulsos de corriente. Los conectores empleados son de varios tipos, los mas conocidos son los FC o tambien los ST.
Cable de red ethernet UTP: El cable cat.6 es empleado en las redes informaticas y permite transportar hasta 1 gigabit. El cable tipo cat.5 permite transportar hasta 100 mbits. Es un cable de 8 conductores armados en 4 pares, empleado para el transporte de datos digitales.
Conector rj45: conector de 8 contactos empleados en redes de computacion cableados con cable UTP cat.5e o cable cat.6. En las computadoras, modems o routers adsl o algunos receptores satelitales vemos en la parte trasera el conector hembra para este tipo de conexion. Su uso es muy comun en redes informaticas.
POE: "Power On Ethernet", permite alimentar un dispositivo remoto mediante el mismo cable que transporta los datos digitales. algo similar a lo que sucede con el cable rg6 que ademas de la señal transporta la corriente para el lnbf, solo que en el POE, son dos de los 8 cables del UTP, los encargados de esta tarea.
Router LAN y WI-Fi: dispositivo que permite distribuir señal de la red hogareña o la señal de internet por la red Lan de nuestra casa (por cable) o por Wi-Fi (sin emplear cables) hacia nuestra computadora, tablet, netbook, celular o receptor satelital.
Mbits: abreviatura de Megabits o millones de bits por segundo. el bit es la menor unidad de informacion digital y puede valer cero o uno.
Canal de TV satelital: Hay varios parámetros que determinan cómo se emiten y reciben los canales digitales de TV por satélite: Los valores fundamentales para que el receptor pueda captar la señal de los canales en una búsqueda automática de TP son los 4 primeros.
Para cada canal existen al menos estos valores:
a) Satélite (Posicion Orbital o Nombre)
b) Frecuencia del transponder en Mhz.
c) Polarizacion (V o H, R o L)
d) Symbol Rate (valor entre 1000 y 45000)
e) FEC (valores entre 1/2 y 7/8 o mas)
f) Clase: Tv, Radio, Datos
g) PID Video (valor numerico)
h) PID Audio (valor numerico)
i) SID (valor numerico)
j) Network ID (identificador del canal)
k) Modulacion: (DVB-S, DVB-S2) (MPG, MPG2, H.264)
l) Tipo de Emision: (Encriptados, FTA, Todos)
m) Encriptacion: (Biss, Irdetto, Nagra, ninguna, etc)
